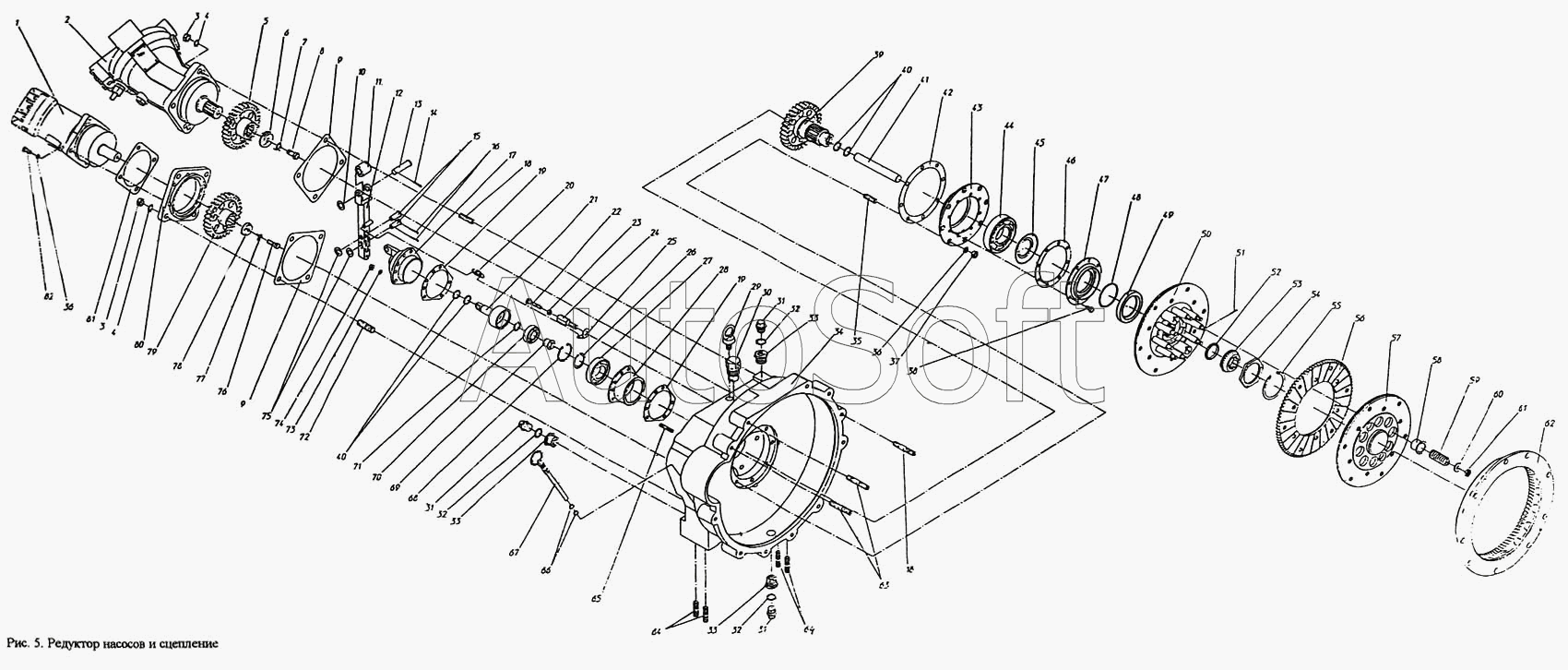

Каталог запасных частей к технике: УВЗ ПУМ-500. Редуктор насосов и сцепление ПУМ-500.01.05-1сб
51
61
60
59
58
57
56
55
54
53
52
62
50
49
48
47
46
45
44
43
42
72
82
81
80
79
78
77
76
75
74
73
41
71
70
69
68
67
66
65
64
64
63
9
9
19
19
18
18
17
16
15
14
13
12
11
10
20
8
7
6
5
4
4
3
3
2
1
30
40
40
39
38
37
36
36
35
34
33
33
33
32
32
32
31
31
31
29
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П1.01.05.005сб | П***б | Насос с шестерней | |
| ПУМ-500.01.05.730 | П***0 | Ролик | |
| 1 | Т***7 | Насос нерегулируемый самовсасывающий тип 210.16. 12.00Г (левое вращение) | |
| 2 | Т***5 | Насос аксиально-поршневой регулируемый (левое вращение) 313.3.56.502.4 | |
| 3 | Г***0 | Гайка М6-6Н.8.016 | |
| 4 | Г***0 | Шайба 6.65Г.016 | |
| 5 | П***2 | Шестерня | |
| 6 | П***1 | Втулка упорная | |
| 7 | Г***7 | Шайба 12.01.016 | |
| 8 | Г***0 | Болт М6-6gх16.46.016 | |
| 9 | П***2 | Прокладка | |
| 10 | 5***9 | Шайба | |
| 11 | П***0 | Рычаг | |
| 12 | П***6 | Рычаг | |
| 13 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 14 | Г***9 | Шплинт 2х20х016 | |
| 15 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 16 | Г***9 | Шплинт 2х20х016 | |
| 17 | П***1 | Корпус | |
| 18 | 1***3 | Шпилька | |
| 19 | П***1 | Прокладка | |
| 20 | 1***0 | Пружина | |
| 21 | П***7 | Толкатель | |
| 22 | 1***5 | Болт | |
| 23 | Г***0 | Гайка М12х1,25-6Н.04.40.016 | |
| 24 | П***6 | Шпилька | |
| 25 | П***5 | Планка | |
| 26 | Г***6 | Кольцо В35 Хим.Фос.окс.прм | |
| 27 | 2***М | Подшипник ГОСТ 8328-75 | |
| 28 | П***1 | Гнездо подшипника | |
| 29 | Г***3 | Рым-болт М12 | |
| 30 | 5***Б | Сапун | |
| 31 | 6***8 | Пробка | |
| 32 | 5***6 | Прокладка уплотнительная | |
| 33 | П***4 | Ввертыш | |
| 34 | П***1 | Картер | |
| 35 | 5***3 | Шпилька | |
| 36 | Г***0 | Шайба 6.65Г.016 | |
| 37 | 5***2 | Гайка | |
| 38 | Г***0 | Болт 3М10-6gх.66.016 | |
| 39 | П***2 | Шестерня ведущая | |
| 40 | 5***9 | Кольцо уплотнительное | |
| 41 | П***8 | Шток | |
| 42 | П***4 | Прокладка | |
| 43 | П***7 | Гнездо | |
| 44 | Г***5 | Подшипник 309Л | |
| 45 | 5***А | Маслоотражатель | |
| 46 | П***3 | Прокладка | |
| 47 | П***9 | Корпус сальника | |
| 48 | 1***7 | Пружина | |
| 49 | 5***б | Сальник | |
| 50 | П***0 | Ступица | |
| 51 | Г***9 | Шплинт 2х20х016 | |
| 52 | 1***1 | Кольцо уплотнительное | |
| 53 | 1***0 | Гайка | |
| 54 | 1***1 | Шайба стопорная | |
| 55 | 1***3 | Кольцо пружинное | |
| 56 | П***0 | Диск ведущий | |
| 57 | П***0 | Диск нажимной | |
| 58 | П***2 | Стакан | |
| 59 | 4***5 | Пружина | |
| 60 | П***3 | Шайба | |
| 61 | 1***4 | Гайка | |
| 62 | П***1 | Венец | |
| 63 | 1***5 | Шпилька | |
| 64 | 1***7 | Шпилька | |
| 65 | 5***5 | Шпилька | |
| 66 | 1***3 | Кольцо уплотнительное | |
| 67 | П***0 | Щуп | |
| 68 | 1***1 | Кольцо | |
| 69 | П***8 | Упор | |
| 70 | Г***5 | Подшипник 309Л | |
| 71 | Г***6 | Кольцо В35 Хим.Фос.окс.прм | |
| 72 | 5***4 | Шпилька | |
| 73 | Г***0 | Шайба 6.65Г.016 | |
| 74 | 5***5 | Гайка | |
| 75 | Г***8 | Шайба С6.01.016 | |
| 76 | Г***0 | Болт М6-6gх16.46.016 | |
| 77 | Г***7 | Шайба 12.01.016 | |
| 78 | П***2 | Втулка упорная | |
| 79 | П***2 | Шестерня | |
| 80 | П***9 | Опора промежуточная | |
| 81 | П***3 | Прокладка | |
| 82 | 5***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
