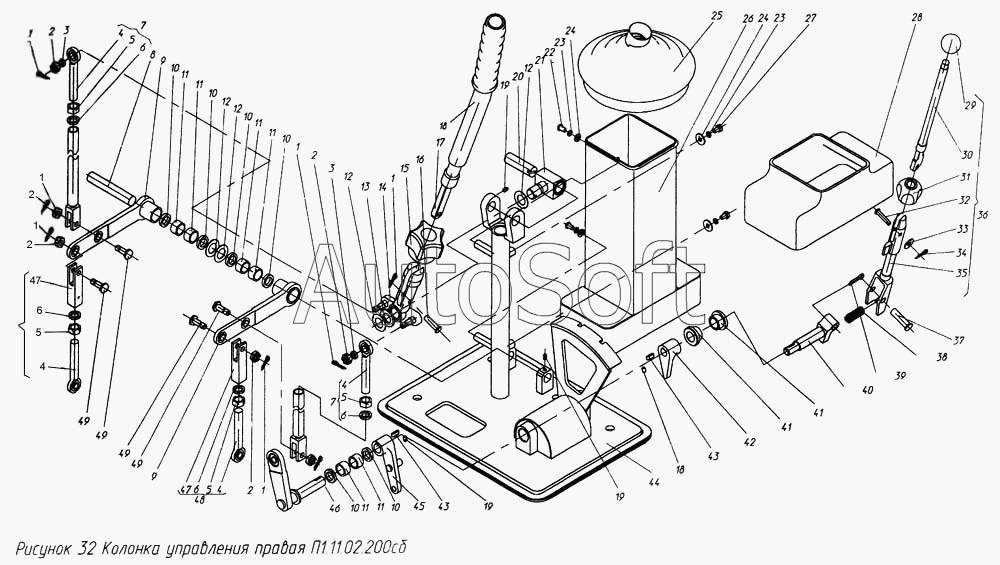

Каталог запасных частей к технике: УВЗ ПУМ-500. Установка правой колонки управления П1.11.02.200сб
38
26
27
28
30
31
32
33
34
35
36
37
25
39
39
40
42
43
43
44
45
46
47
47
48
49
49
49
49
13
1
1
1
1
1
1
2
2
2
2
2
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
8
9
9
10
10
10
10
10
10
12
12
12
12
14
15
17
18
19
19
19
20
21
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П1.11.02.200сб | П***б | Колонка управления правая | |
| 1 | Г***9 | Шплинт 2х20х016 | |
| 2 | 5***3 | Гайка | |
| 3 | П***1 | Втулка | |
| 4 | 1***б | Серьга | |
| 5 | Г***0 | Гайка М12х1,25-6Н.04.40.016 | |
| 6 | Г***0 | Шайба 6.65Г.016 | |
| 7 | П***б | Тяга | |
| 8 | П***2 | Ось | |
| 9 | П***б | Рычаг | |
| 10 | С***4 | Кольцо ГОСТ 288-72 | |
| 12 | 5***7 | Шайба | |
| 13 | 5***8 | Шайба | |
| 14 | П***б | Рычаг | |
| 15 | П***1 | Втулка | |
| 17 | П***1 | Рукоятка | |
| 18 | 1***3 | Рукоятка рычага | |
| 19 | Г***3 | Винт М5-6gх8.2211.016 | |
| 20 | П***1 | Ось | |
| 21 | П***б | Втулка | |
| 22 | Г***0 | Винт М6-6gх20.46.016 | |
| 23 | Г***0 | Шайба 6.65Г.016 | |
| 24 | Г***8 | Шайба С8.01.016 | |
| 25 | П***б | Чехол | |
| 26 | П***1 | Кожух | |
| 27 | Г***0 | Болт М6-6gх12.46.016 | |
| 28 | П***1 | Кожух | |
| 30 | П***8 | Хвостовик | |
| 31 | П***9 | Втулка | |
| 32 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 33 | Г***8 | Шайба С6.01.016 | |
| 34 | Г***9 | Шплинт 2х20х016 | |
| 35 | П***б | Рычаг | |
| 36 | П***б | Рычаг | |
| 37 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 38 | Э***1 | Пружина | |
| 39 | Г***9 | Шплинт 2х20х016 | |
| 39 | Э***2 | Втулка | |
| 40 | П***б | Ось | |
| 42 | П***0 | Рычаг | |
| 43 | Г***8 | Шпонка 4х4х14 | |
| 44 | П***б | Плита | |
| 45 | П***б | Рычаг | |
| 46 | П***1 | Ось | |
| 47 | П***1 | Вилка | |
| 48 | П***б | Тяга | |
| 49 | 1***6 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
