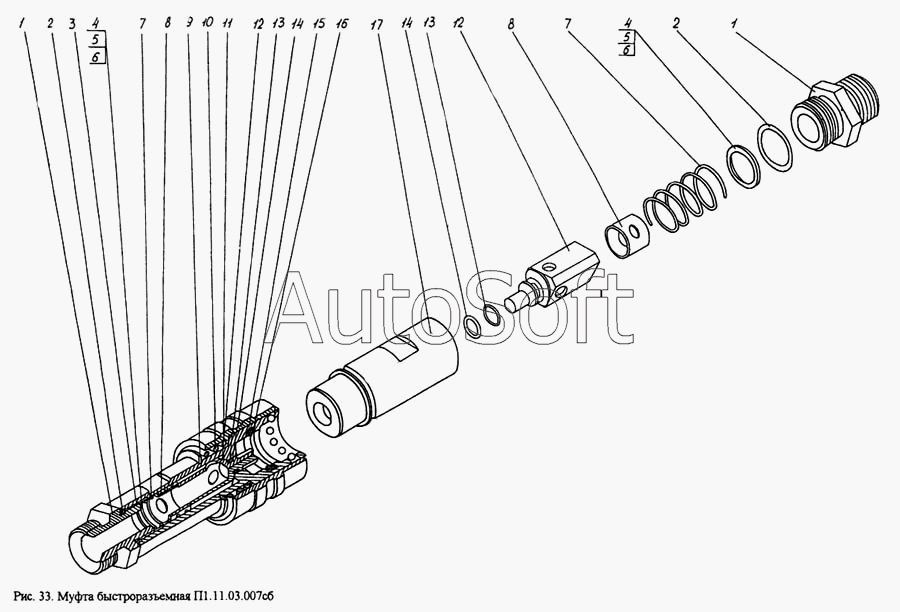

Каталог запасных частей к технике: УВЗ ПУМ-500. Муфта быстроразъемная П1.11.03.007сб
9
17
16
15
14
14
13
13
12
12
11
10
1
1
8
8
7
7
6
6
5
5
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***1 | Штуцер | |
| 2 | 5***8 | Кольцо уплотнительное | |
| 3 | П***1 | Корпус | |
| 4 | 5***4 | Шайба | |
| 5 | Г***8 | Шайба 10х1.01 | |
| 5 | Г***8 | Шайба 10х1.01 | |
| 6 | Г***8 | Шайба 10х1.01 | |
| 7 | П***6 | Пружина | |
| 8 | П***0 | Втулка | |
| 9 | Г***6 | Кольцо В25Ц6.хр | |
| 10 | П***7 | Пружина | |
| 11 | П***5 | Муфта | |
| 12 | П***1 | Клапан | |
| 13 | 5***1 | Кольцо уплотнительное | |
| 14 | 6***2 | Шайба | |
| 15 | Г***3 | Кольцо 022-028-36-2-3 | |
| 16 | П***5 | Шайба | |
| 17 | П***1 | Корпус |
