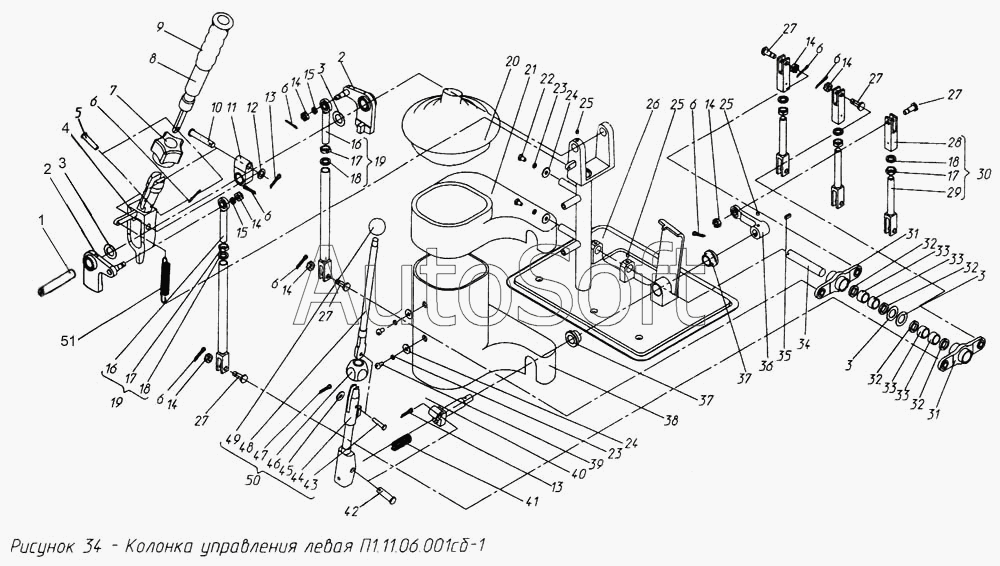

Каталог запасных частей к технике: УВЗ ПУМ-500. Установка левой колонки управления П1.11.06.001сб-1
39
27
27
27
27
27
28
29
30
31
31
32
32
32
32
33
33
33
33
34
35
36
37
37
38
26
40
41
42
43
44
45
46
47
48
49
50
51
13
13
1
2
2
3
3
3
3
4
5
6
6
6
6
6
6
6
6
7
8
9
10
11
12
14
14
14
14
14
14
14
15
15
16
16
17
17
17
18
18
18
19
19
20
21
22
23
23
24
24
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П1.11.06.001сб-1 | П***1 | Колонка управления левая | |
| 1 | П***4 | Ось | |
| 2 | П***б | Рычаг | |
| 3 | 5***7 | Шайба | |
| 4 | П***б | Рычаг | |
| 5 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 6 | Г***9 | Шплинт 2х20х016 | |
| 7 | П***1 | Втулка | |
| 8 | П***б | Рукоятка | |
| 9 | 1***3 | Рукоятка рычага | |
| 10 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 11 | П***б | Втулка | |
| 12 | Г***8 | Шайба С6.01.016 | |
| 13 | Г***9 | Шплинт 2х20х016 | |
| 14 | 5***3 | Гайка | |
| 15 | П***1 | Втулка | |
| 16 | 1***б | Серьга | |
| 17 | Г***0 | Гайка М12х1,25-6Н.04.40.016 | |
| 18 | Г***0 | Шайба 6.65Г.016 | |
| 19 | П***б | Тяга | |
| 20 | П***б | Чехол | |
| 21 | П***1 | Кожух | |
| 22 | Г***0 | Болт М6-6gх12.46.016 | |
| 23 | Г***0 | Шайба 6.65Г.016 | |
| 24 | Г***8 | Шайба С8.01.016 | |
| 25 | Г***3 | Винт М5-6gх8.2211.016 | |
| 26 | П***б | Плита | |
| 27 | 1***6 | Ось | |
| 28 | П***1 | Вилка | |
| 29 | П***8 | Вилка | |
| 30 | П***б | Тяга | |
| 31 | П***б | Рычаг | |
| 32 | С***4 | Кольцо ГОСТ 288-72 | |
| 33 | Г***8 | Подшипник 941/15 | |
| 34 | П***2 | Ось | |
| 35 | Г***8 | Шпонка 4х4х14 | |
| 36 | П***б | Рычаг | |
| 37 | Э***2 | Втулка | |
| 38 | П***1 | Кожух | |
| 39 | Г***0 | Винт М6-6gх20.46.016 | |
| 40 | П***б | Ось | |
| 41 | Э***1 | Пружина | |
| 42 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 43 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 44 | П***б | Рычаг | |
| 45 | Г***8 | Шайба С6.01.016 | |
| 46 | П***9 | Втулка | |
| 47 | Г***9 | Шплинт 2х20х016 | |
| 48 | П***8 | Хвостовик | |
| 49 | 5***1 | Ручка | |
| 50 | П***б | Рычаг | |
| 51 | 1***4 | Пружина |
