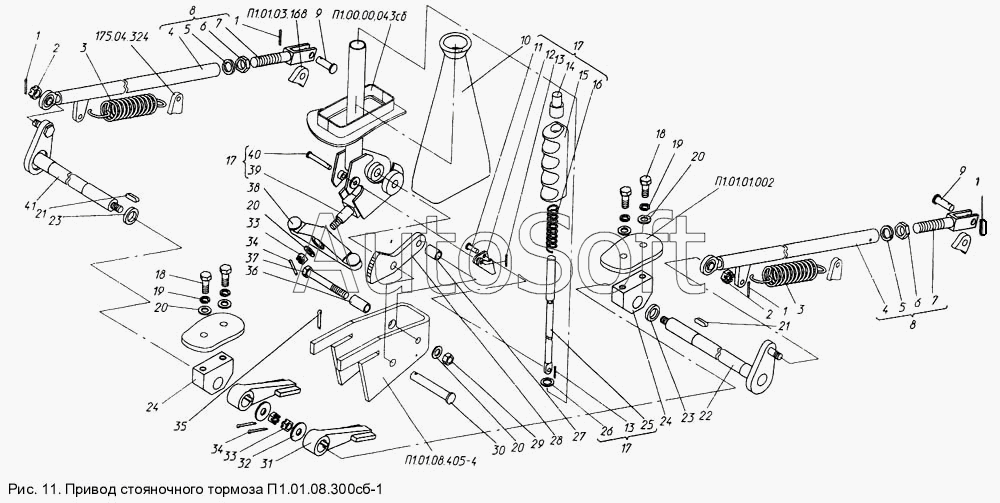

Каталог запасных частей к технике: УВЗ ПУМ-500. Привод стояночного тормоза П1.01.08.300сб-1
32
22
23
23
24
24
25
26
27
28
29
30
31
21
21
33
33
34
34
35
36
37
38
39
40
41
11
1
1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
12
13
13
14
15
16
17
17
17
18
18
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П1.01.08.300сб-1 | П***1 | Привод стояночного тормоза | |
| 1 | Г***9 | Шплинт 2х20х016 | |
| 2 | 5***3 | Гайка | |
| 3 | 1***1 | Пружина | |
| 4 | П***4 | Тяга | |
| 5 | Г***0 | Шайба 6.65Г.016 | |
| 6 | Г***0 | Гайка М12х1,25-6Н.04.40.016 | |
| 7 | П***2 | Вилка | |
| 8 | П***1 | Тяга | |
| 9 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 10 | П***б | Чехол | |
| 11 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 12 | П***2 | Храповик | |
| 13 | Г***9 | Шплинт 2х20х016 | |
| 14 | П***3 | Кнопка | |
| 15 | П***9 | Рукоятка | |
| 16 | 5***3 | Пружина | |
| 17 | П***1 | Рычаг | |
| 18 | Г***0 | Болт М10-6gх45.36.016 | |
| 19 | Г***0 | Шайба 6.65Г.016 | |
| 20 | Г***8 | Шайба С6.01.016 | |
| 21 | Г***8 | Шпонка 4х4х14 | |
| 22 | П***1 | Вал с рычагом | |
| 23 | 4***6 | Кольцо | |
| 24 | П***1 | Опора | |
| 25 | П***б | Штанга | |
| 26 | 5***4 | Шайба регулировочная | |
| 27 | П***6 | Втулка | |
| 28 | П***3 | Сектор | |
| 29 | Г***0 | Гайка М8-7Н.8.40.016 | |
| 30 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 31 | П***2 | Рычаг | |
| 32 | Г***8 | Шайба С8.01.016 | |
| 33 | Г***3 | Гайка М8-6Н04.40.016 | |
| 34 | Г***9 | Шплинт 2х20х016 | |
| 35 | Г***9 | Шплинт 2х20х016 | |
| 36 | П***1 | Втулка | |
| 37 | Г***0 | Болт М10-6gх45.36.016 | |
| 38 | П***б | Коромысло | |
| 39 | П***б | Рычаг | |
| 40 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 41 | П***1 | Вал с рычагом |
