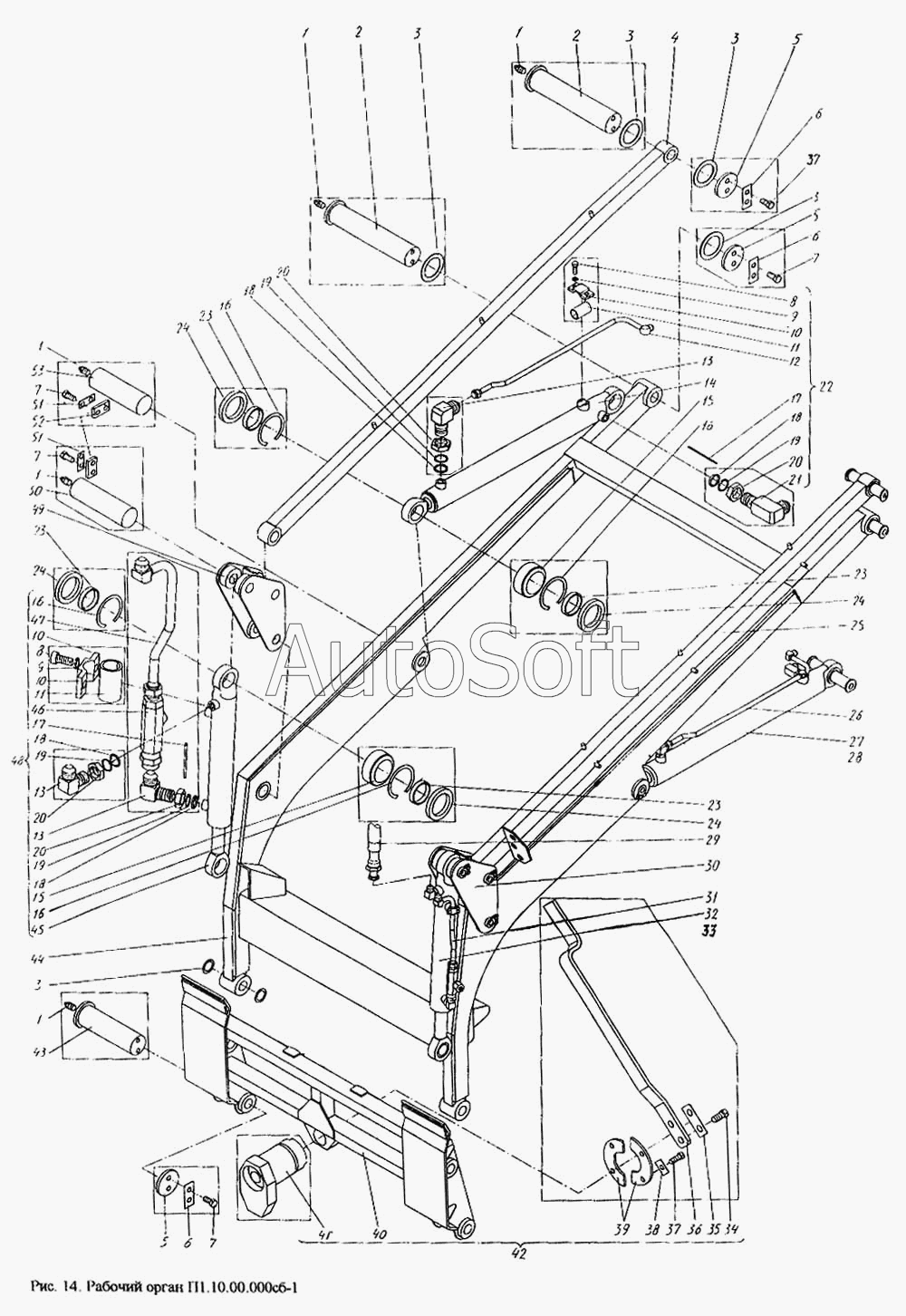

Каталог запасных частей к технике: УВЗ ПУМ-500. Рабочий орган П1.10.00.000сб-1
44
30
31
32
32
33
34
35
36
37
37
38
39
40
41
42
43
29
45
45
46
47
48
49
50
51
51
52
53
14
1
1
1
1
1
2
2
3
3
3
3
3
4
5
5
5
6
6
6
7
7
7
7
8
8
9
9
11
11
12
13
13
13
14
15
15
15
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
22
23
23
23
23
24
24
24
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П1.11.00.465-сб-01 | П***1 | Гидроцилиндр стрелы дооборудованный | |
| П1.11.00.603 | П***3 | Кольцо | |
| П1.11.00.643 (П1.11.00.643-1) | П***) | Прижим | |
| 1 | 1***6 | Масленка ГОСТ 19853-74 | |
| 2 | П***2 | Ось | |
| 3 | П***5 | Шайба | |
| 4 | П***б | Тяга | |
| 5 | П***3 | Диск | |
| 6 | П***4 | Шайба | |
| 7 | Г***0 | Болт М6-6gх16.46.016 | |
| 8 | Г***0 | Винт М6-6gх16.46 | |
| 9 | Г***0 | Шайба 6.65Г.016 | |
| 11 | 5***7 | Прокладка | |
| 12 | П***б | Трубопровод | |
| 13 | 6***0 | Угольник | |
| 14 | 1***) | Гидроцилиндр стрелы 63х40х630 | |
| 14 | П***) | Гидроцилиндр стрелы | |
| 15 | Ш***6 | Подшипник (ШСП35) | |
| 15 | Ш***5 | Подшипник (ШС35) | |
| 17 | Г***7 | Проволока КО-1,2 L=200 мм | |
| 18 | 5***8 | Кольцо уплотнительное | |
| 19 | 6***9 | Шайба защитная | |
| 20 | Г***4 | Гайка М20х1,5-22 | |
| 21 | П***4 | Угольник | |
| 22 | П***б | Гидроцилиндр стрелы дооборудованный | |
| 23 | П***А | Втулка | |
| 24 | П***0 | Сальник | |
| 25 | П***1 | Тяга | |
| 26 | П***1 | Трубопровод | |
| 27 | 1***) | Гидроцилиндр стрелы 63х40х630 | |
| 27 | П***) | Гидроцилиндр стрелы | |
| 29 | П***2 | Гидросистема рабочего органа | |
| 30 | П***1 | Рычаг | |
| 31 | П***1 | Трубопровод | |
| 32 | 1***) | Гидроцилиндр траверсы 650х40х360 | |
| 32 | П***) | Гидроцилиндр траверсы | |
| 33 | П***1 | Гцдроцилиндр траверсы дооборудованный | |
| 34 | Г***0 | Болт М6-6gх16.46.016 | |
| 35 | П***3 | Планка | |
| 36 | П***1 | Ручка | |
| 37 | Г***0 | Болт М6-6gх16.46.016 | |
| 38 | П***4 | Шайба | |
| 39 | П***2 | Полукольцо | |
| 40 | П***б | Рама | |
| 41 | П***б | Защелка | |
| 42 | П***б | Траверса | |
| 43 | П***1 | Ось | |
| 44 | П***А | Стрела | |
| 45 | 1***) | Гидроцилиндр траверсы 630х40х360 | |
| 45 | П***) | Гидроцилиндр траверсы | |
| 46 | П***2 | Дроссель | |
| 47 | П***б | Трубопровод | |
| 48 | П***б | Гидроцилиндр траверсы дооборудованный | |
| 49 | П***б | Рычаг | |
| 50 | П***2 | Ось | |
| 51 | П***8 | Шайба | |
| 52 | П***7 | Планка | |
| 53 | П***1 | Ось | |
| 54 | П***9 | Амортизатор | |
| 55 | Г***0 | Болт М6-6gх12.46.016 | |
| 56 | Г***0 | Шайба С6.01.016 | |
| 57 | Г***0 | Гайка М6-6Н.8.016 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
