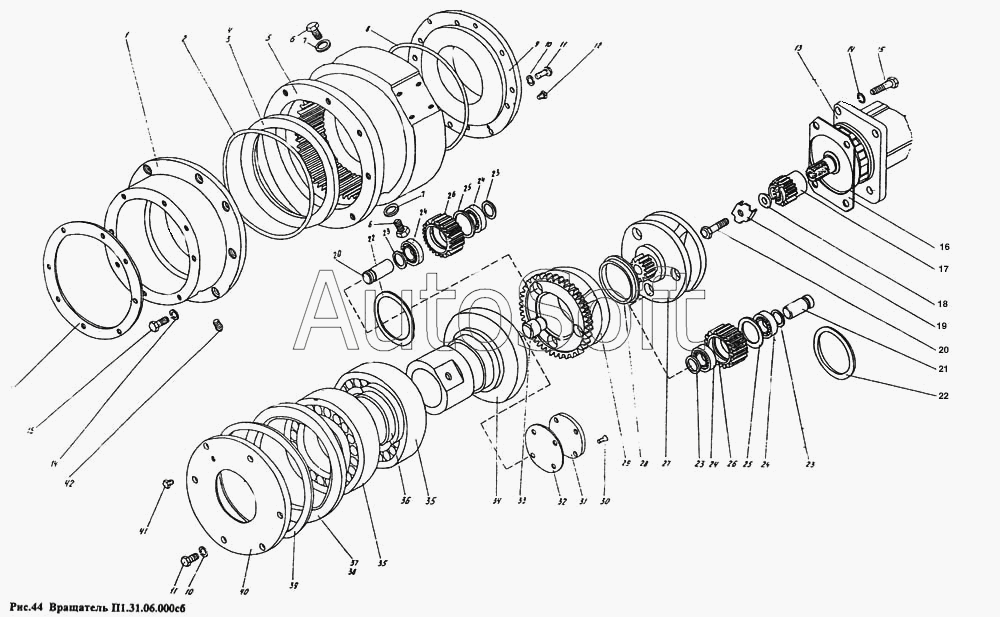

Каталог запасных частей к технике: УВЗ ПУМ-500. Вращатель П1.31.06.000сб
32
21
22
22
23
23
23
23
24
24
24
24
25
25
26
26
27
28
29
30
31
20
33
34
35
35
36
37
38
39
40
41
42
43
12
2
3
3
4
5
6
6
7
7
8
9
10
10
11
11
1
13
13
13
14
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***3 | Стакан | |
| 2 | П***1 | Кольцо | |
| 3 | П***б | Манжета 1,2-190х230-1 ГОСТ 8152-79 | |
| 3 | П***б | Манжета ГОСТ 8152-79 | |
| 4 | П***2 | Пружина | |
| 5 | П***2 | Корпус | |
| 6 | 5***4 | Пробка | |
| 7 | 5***4 | Прокладка уплотнительная | |
| 8 | П***3 | Кольцо | |
| 9 | П***1 | Крышка | |
| 10 | Г***0 | Шайба 6.65Г.016 | |
| 11 | Г***0 | Болт М6-6gх12.46.016 | |
| 12 | 3***П | Суфлер | |
| 13 | Т***5 | Гидромотор 310.3.55-00VI (Гидромотор 210.56.1111, Гидромотор 3102.56-00VI ) | |
| 13 | Т***3 | Гидромотор 210.56.11.11 (Гидромотор 3102.56-00VI, Гидромотор 310.3.55-00VI) | |
| 13 | Т***5 | Насос аксиально-поршневой регулируемый (левое вращение) 313.3.56.502.4 | |
| 14 | Г***0 | Шайба 6.65Г.016 | |
| 15 | Г***0 | Болт М6-6gх12.46.016 | |
| 16 | П***1 | Прокладка | |
| 17 | П***) | Шестерня | |
| 18 | П***2 | Шайба | |
| 19 | П***4 | Шайба | |
| 20 | Г***) | Болт М12-6gх70.46.016 | |
| 20 | Г***) | Болт М12-6gх35.46.016 | |
| 21 | П***3 | Ось | |
| 22 | Г***6 | Кольцо 2В100 Хим.фос.окс.прм. | |
| 23 | П***6 | Шайба | |
| 24 | 2***М | Подшипник ГОСТ 8328-75 | |
| 25 | Г***6 | Кольцо 2В52 Хим.фос.окс. прм. | |
| 26 | П***4 | Сателлит | |
| 27 | П***5 | Водило | |
| 28 | П***8 | Втулка | |
| 29 | П***1 | Водило | |
| 30 | Г***0 | Винт М6-6gх16.46.016 | |
| 31 | П***9 | Заглушка | |
| 32 | П***0 | Прокладка | |
| 33 | П***7 | Упор | |
| 34 | П***5 | Ступица | |
| 35 | 4***5 | Подшипник | |
| 36 | П***4 | Полукольцо | |
| 37 | 6***1 | Манжета | |
| 38 | 6***4 | Пружина | |
| 39 | П***9 | Прокладка | |
| 40 | П***6 | Крышка | |
| 41 | 1***5 | Пробка | |
| 42 | 1***6 | Масленка ГОСТ 19853-73 | |
| 43 | П***7 | Прокладка |
