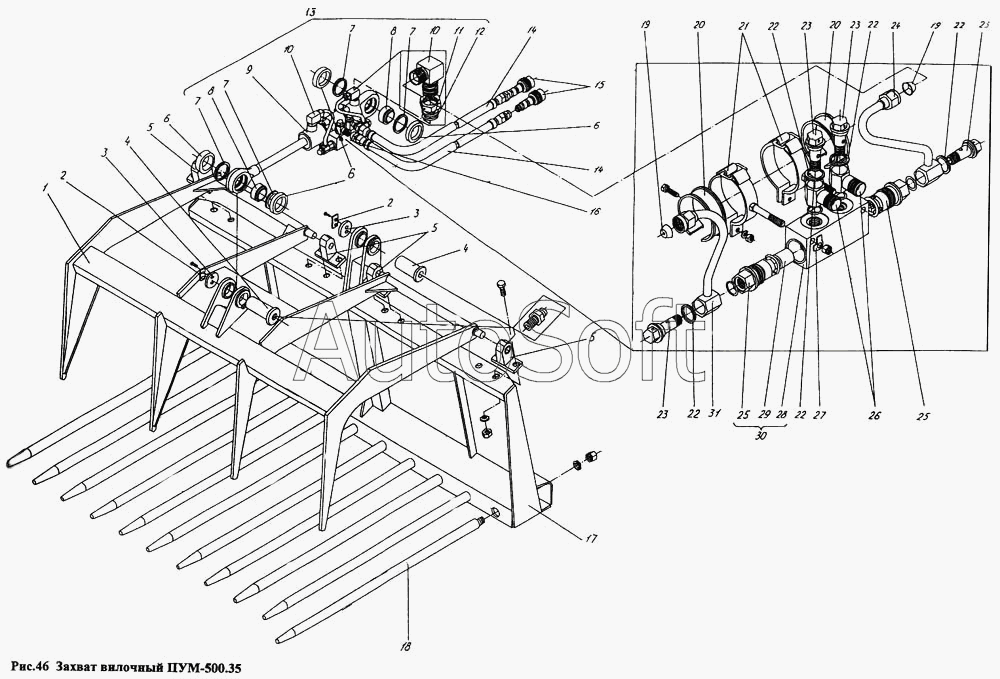

Каталог запасных частей к технике: УВЗ ПУМ-500. Захват вилочный П1.35сб
1
2
2
3
3
4
4
5
5
5
6
6
6
7
7
7
7
8
8
9
9
10
10
11
12
13
14
14
15
16
17
18
19
19
20
20
21
22
22
22
22
22
23
23
23
23
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П1.35.00.000-сб | П***б | Захват вилочный ПУМ-500.35 | |
| 1 | П***б | Захват | |
| 2 | П***4 | Шайба | |
| 3 | П***3 | Диск | |
| 4 | П***3 | Ось | |
| 5 | П***б | Кронштейн | |
| 6 | П***А | Втулка | |
| 7 | П***3 | Кольцо | |
| 8 | Ш***8 | Подшипник (ШСП-35) | |
| 8 | Ш***8 | Подшипник (ШСП-35) | |
| 9 | 1***) | Гидроцилиндр 63х40х152 | |
| 9 | П***) | Гидроцилиндр захвата | |
| 10 | П***1 | Угольник | |
| 11 | 6***9 | Шайба защитная | |
| 12 | 5***8 | Кольцо уплотнительное | |
| 13 | П***б | Гидроцилиндр захвата дооборудованный | |
| 14 | П***б | Рукав | |
| 15 | П***1 | Полумуфта | |
| 16 | П***1 | Установка гидрозамка | |
| 17 | П***б | Рама | |
| 18 | П***2 | Штырь | |
| 19 | П***9 | Шайба | |
| 20 | 5***5 | Прокладка | |
| 21 | П***б | Хомут | |
| 22 | 5***6 | Прокладка уплотнительная | |
| 23 | П***7 | Штуцер | |
| 24 | П***1 | Трубопровод | |
| 25 | П***б | Гидрозамок | |
| 26 | П***б | Угольник | |
| 27 | 5***1 | Шайба | |
| 28 | П***8 | Корпус | |
| 29 | П***2 | Толкатель | |
| 30 | П***б | Гидрозамок | |
| 31 | П***1 | Трубопровод |
