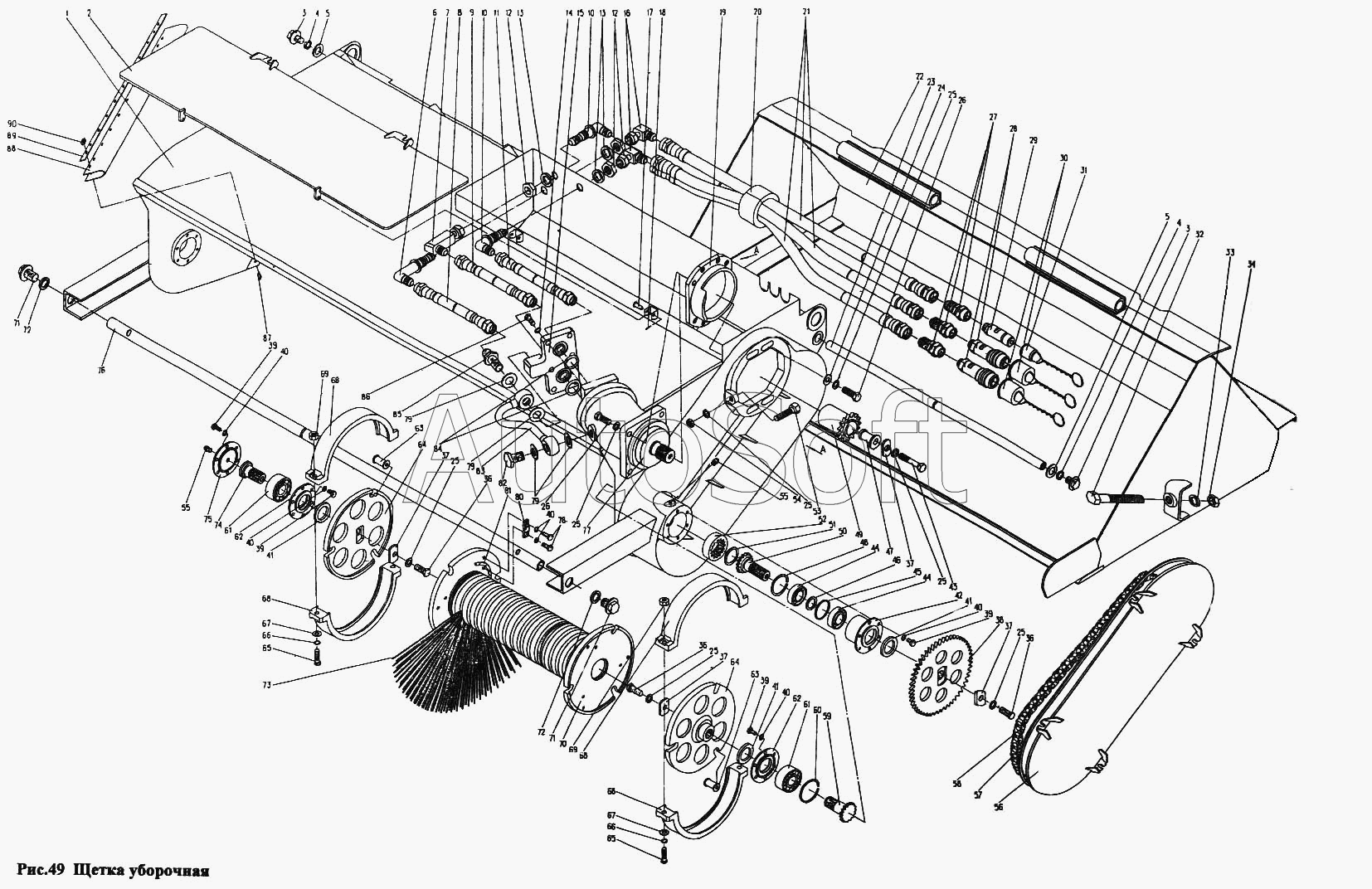

Каталог запасных частей к технике: УВЗ ПУМ-500. Щетка уборочная П1.51сб
1
2
3
3
4
4
5
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
25
25
26
26
27
28
29
30
31
32
33
34
35
36
36
37
37
37
37
38
39
39
39
39
40
40
40
40
40
41
41
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
61
61
62
62
63
63
64
64
65
65
66
66
67
67
68
68
68
68
69
69
70
71
71
72
72
73
74
75
76
77
78
79
79
79
80
81
82
83
84
85
86
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 41 7313 4123 | 4***3 | Звено соединительное С-ПР-15,875-2300-2 | |
| 1 | П***б | Корпус привода | |
| 2 | П***б | Крышка | |
| 3 | П***7 | Болт | |
| 4 | Г***0 | Шайба 6.65Г.016 | |
| 5 | Г***8 | Шайба С6.01.016 | |
| 6 | П***б | Штуцер | |
| 7 | П***б | Угольник | |
| 8 | П***5 | Рукав | |
| 9 | П***6 | Рукав | |
| 10 | П***б | Штуцер | |
| 11 | П***7 | Рукав | |
| 12 | 5***3 | Гайка | |
| 13 | Г***0 | Шайба 6.65Г.016 | |
| 14 | Г***0 | Шайба 6.65Г.016 | |
| 15 | П***б | Крышка | |
| 16 | П***б | Угольник | |
| 17 | Г***0 | Ось 819.40.38ХС.2.35,5...45,5.Ц6Хр | |
| 18 | Г***9 | Шплинт 2х20х016 | |
| 19 | П***3 | Фланец гидромотора | |
| 20 | Г***9 | Рукав Б(1)-16-65-86 L=50+/-5 | |
| 21 | П***4 | Рукав | |
| 22 | П***б | Ковш | |
| 23 | П***6 | Труба | |
| 24 | Г***8 | Шайба С6.01.016 | |
| 25 | Г***0 | Шайба 6.65Г.016 | |
| 26 | Г***0 | Болт 3М10-6gх.66.016 | |
| 27 | П***б | Переходник | |
| 28 | П***1 | Полумуфта | |
| 29 | П***1 | Полумуфта | |
| 30 | П***б | Колпачок | |
| 31 | П***б | Колпачок | |
| 32 | П***3 | Болт | |
| 33 | Г***0 | Шайба 6.65Г.016 | |
| 34 | Г***0 | Гайка М12х1,25-6Н.04.40.016 | |
| 35 | 1***б | Стяжка | |
| 36 | Г***0 | Болт 3М10-6gх.66.016 | |
| 37 | П***5 | Шайба | |
| 38 | П***2 | Звездочка | |
| 39 | Г***0 | Болт 3М10-6gх.66.016 | |
| 40 | Г***0 | Шайба 6.65Г.016 | |
| 41 | П***8 | Сальник | |
| 42 | П***9 | Гнездо | |
| 43 | Г***0 | Болт М10-6gх45.36.016 | |
| 44 | Г***5 | Подшипник 309Л | |
| 45 | П***2 | Кольцо | |
| 46 | П***1 | Кольцо | |
| 47 | П***5 | Втулка | |
| 48 | Г***6 | Кольцо В52 Хим.Фос.окс.прм | |
| 49 | П***2 | Звездочка | |
| 50 | П***8 | Зубчатка | |
| 51 | Г***6 | Кольцо В52 Хим.Фос.окс.прм | |
| 52 | П***3 | Муфта | |
| 53 | П***6 | Болт | |
| 54 | Г***0 | Гайка М12х1,25-6Н.04.40.016 | |
| 55 | 1***6 | Масленка ГОСТ 19853-74 | |
| 56 | П***б | Крышка | |
| 57 | П***0 | Сальник | |
| 58 | П***2 | Цепь ПР-15,875-2300-2 (81 звено) L = 1286-10 ГОСТ 13568-75 | |
| 59 | П***7 | Зубчатка | |
| 60 | Г***6 | Кольцо В52 Хим.Фос.окс.прм | |
| 61 | Г***0 | Подшипник 1605 | |
| 62 | П***7 | Корпус сальника | |
| 63 | П***5 | Сухарь | |
| 64 | П***5 | Фланец | |
| 65 | Г***0 | Болт 3М10-6gх.66.016 | |
| 66 | Г***0 | Шайба 6.65Г.016 | |
| 67 | Г***8 | Шайба С6.01.016 | |
| 68 | П***5 | Наметка | |
| 69 | П***4 | Гайка | |
| 70 | П***б | Вал | |
| 71 | П***0 | Болт | |
| 72 | Г***0 | Шайба 6.65Г.016 | |
| 73 | П***4 | Леска | |
| 74 | П***9 | Ось | |
| 75 | П***4 | Крышка | |
| 76 | П***9 | Труба | |
| 77 | Т***5 | Насос аксиально-поршневой регулируемый (левое вращение) 313.3.56.502.4 | |
| 78 | Г***0 | Болт 3М10-6gх.66.016 | |
| 79 | М***2 | Кольцо 12х18 | |
| 80 | П***1 | Скоба | |
| 81 | Г***8 | Канат 8,5-Г-С-1770 L=28м | |
| 82 | 5***1 | Болт зажимной | |
| 83 | П***б | Трубопровод | |
| 84 | 5***3 | Кольцо уплотнительное | |
| 85 | П***7 | Штуцер | |
| 86 | Г***0 | Болт 3М10-6gх.66.016 | |
| 87 | Г***0 | Винт М6-6gх20.46.016 | |
| 88 | П***4 | Манжета | |
| 89 | П***4 | Накладка | |
| 90 | Г***0 | Гайка М4-611.8.40.016 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
