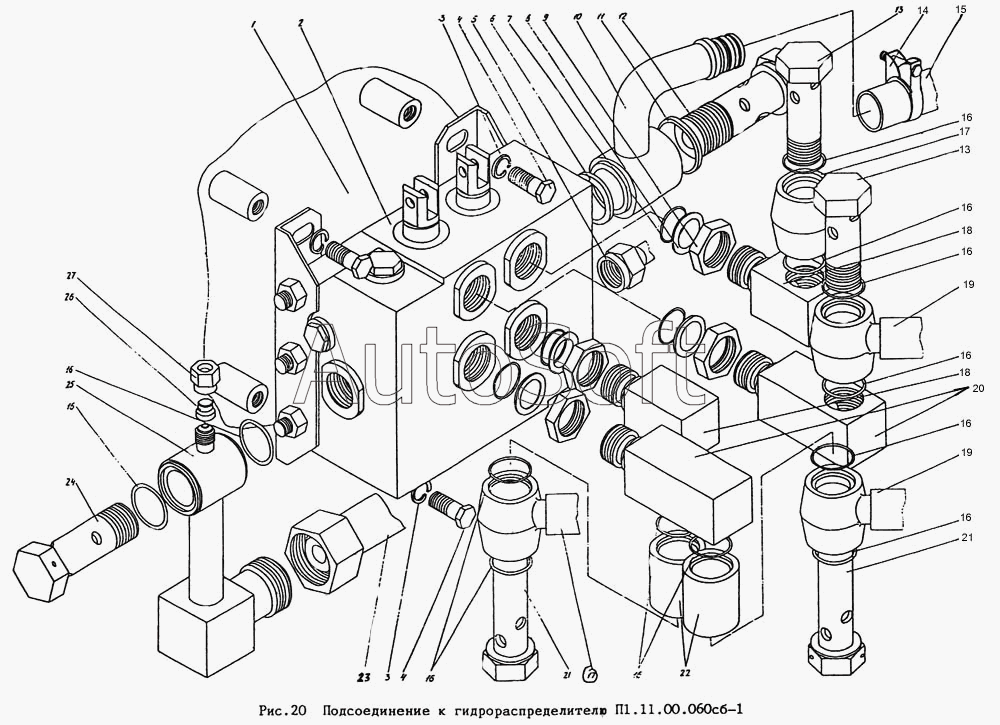

Каталог запасных частей к технике: УВЗ ПУМ-500. Подсоединение к гидрораспределителю П1.11.00.060сб-1
15
15
27
26
25
24
23
23
22
21
21
20
19
19
19
18
18
17
17
17
16
16
16
16
16
16
16
16
16
16
14
13
12
11
10
9
8
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТУ 005-6016-87 | Т***7 | Рукав 40У25-7 L=210мм (Рукав Б1-10-25-36-У L= 210мм) | |
| 1 | П***1 | Редуктор | |
| 2 | П***1 | Гидрораспределитель | |
| 3 | Г***0 | Шайба 6.65Г.016 | |
| 4 | Г***0 | Болт М6-6gх16.46.016 | |
| 5 | П***2 | Трубопровод | |
| 6 | П***0 | Прокладка | |
| 7 | Г***3 | Кольцо 022-028-36-2-3 | |
| 8 | П***5 | Шайба | |
| 9 | П***4 | Гайка | |
| 10 | П***2 | Тройник | |
| 11 | П***2 | Прокладка | |
| 12 | П***1 | Болт | |
| 13 | П***3 | Болт | |
| 14 | П***) | Хомут в сборе | |
| 15 | Г***9 | Рукав Б1-10-25-36-У L= 210мм (Рукав 40У25-7 L=210мм) | |
| 16 | Г***3 | Кольцо 022-028-36-2-3 | |
| 17 | Р***в | Рукав | |
| 17 | Р***Д | Рукав РВД. 20.140.430.0,24. 08/08. Д27/Д27-VI | |
| 18 | П***1 | Штуцер | |
| 19 | Р***в | Рукав | |
| 19 | Р***7 | Рукав Р8Д.20.140.185.0,24. 08/08.Д27/Д27-VI | |
| 20 | П***1 | Штуцер | |
| 21 | П***2 | Болт | |
| 22 | П***1 | Втулка | |
| 23 | Р***в | Рукав | |
| 23 | Р***- | Рукав РВД.20.140.720.0,24. М42х2, М42х2-VI | |
| 24 | П***1 | Болт | |
| 25 | П***2 | Угольник | |
| 26 | 6***6 | Крышка | |
| 27 | 6***8 | Гайка накидная |
