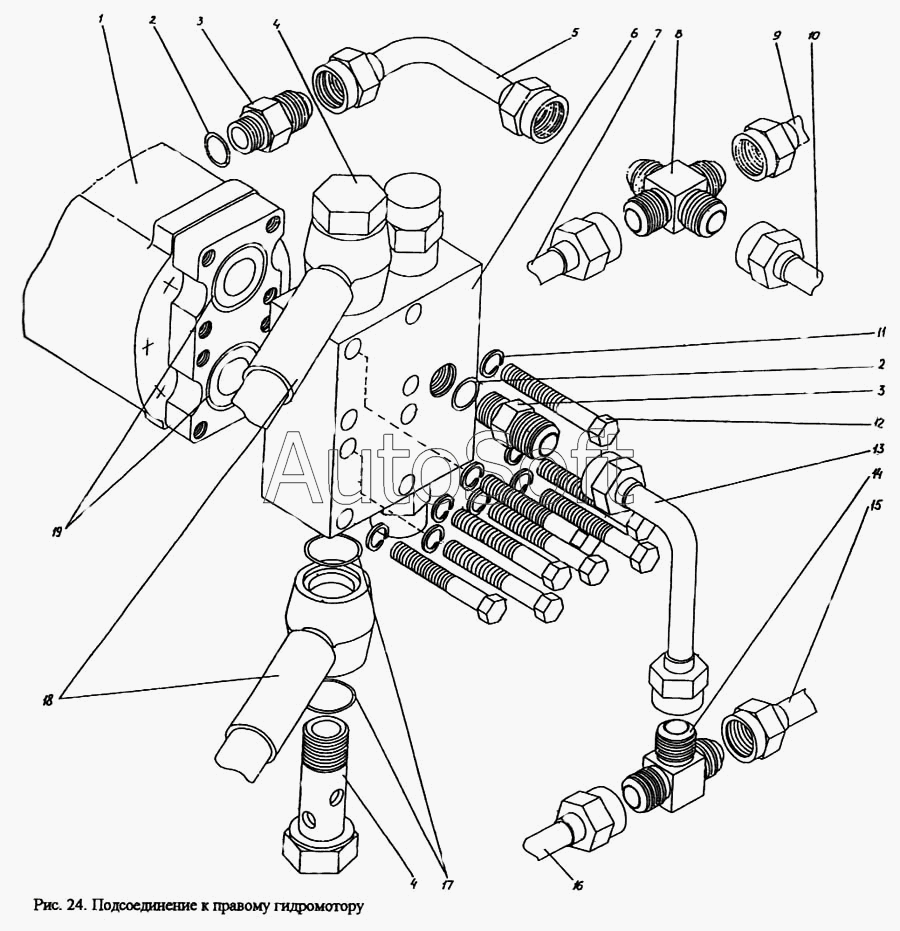

Каталог запасных частей к технике: УВЗ ПУМ-500. Подсоединение к правому гидромотору
9
19
18
17
16
15
14
13
12
11
10
8
7
6
6
5
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Рукав | Р***в | Рукав | |
| 1 | Г***1 | Гидромотор 210.56.11.11 | |
| 1 | Г***I | Гидромотор 3103.56-00VI | |
| 2 | Г***3 | Кольцо 022-028-36-2-3 | |
| 3 | П***1 | Штуцер | |
| 4 | П***3 | Болт | |
| 5 | П***1 | Трубопровод | |
| 6 | 4***7 | Блок обратно-предохранительных клапанов | |
| 6 | Б***в | Блок клапанов | |
| 7 | П***1 | Трубопровод | |
| 8 | 6***8 | Крестовина | |
| 9 | П***2 | Трубопровод | |
| 10 | П***1 | Трубопровод | |
| 11 | Г***0 | Шайба 6.65Г.016 | |
| 12 | Г***0 | Болт М6-6gх16.46.016 | |
| 13 | П***б | Трубопровод | |
| 14 | 6***2 | Тройник | |
| 15 | П***б | Трубопровод | |
| 16 | П***б | Трубопровод | |
| 17 | Г***3 | Кольцо 022-028-36-2-3 | |
| 18 | Р***5 | Рукав РВД.20.140.285.0,24 08/08 Д27-Д27-VI | |
| 19 | 5***8 | Кольцо уплотнительное |
