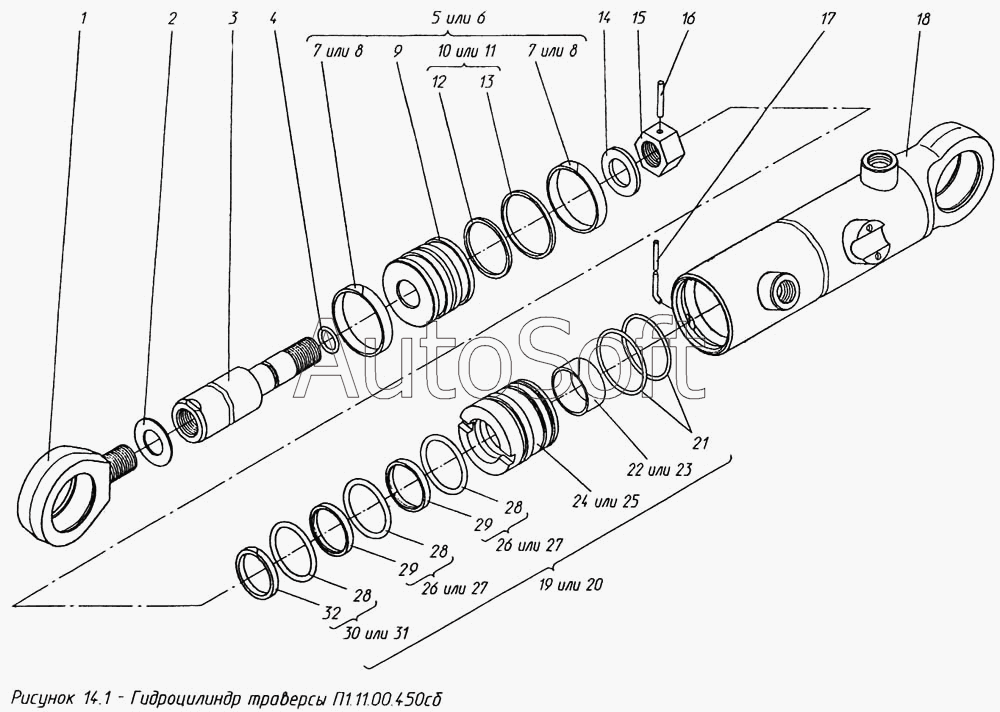

Каталог запасных частей к технике: УВЗ ПУМ-500. Гидроцилиндр траверсы П1.11.00.450сб
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
27
28
28
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***7 | Ухо | |
| 2 | Г***4 | Шайба | |
| 3 | П***1 | Шток | |
| 4 | Г***3 | Кольцо 022-028-36-2-3 | |
| 5 | П***) | Поршень | |
| 6 | П***) | Поршень | |
| 7 | 1***1 | Кольцо опорное поршневое 63 | |
| 8 | Т***5 | Кольцо Е21-063-10-2,5 | |
| 9 | П***1 | Поршень | |
| 10 | 1***1 | Уплотнение поршня 63 | |
| 11 | Т***5 | Уплотнение Е13-063-3 | |
| 12 | 1***1 | Кольцо поджимное | |
| 13 | 1***1 | Кольцо уплотнительное | |
| 14 | Г***8 | Шайба С6.01.016 | |
| 15 | Г***0 | Гайка М6-6Н.8.016 | |
| 16 | О***3 | Штифт 2.6иВх14.38ХС.К.05прм. | |
| 17 | Г***1 | Штифт | |
| 18 | П***б | Гидроцилиндр траверсы | |
| 18 | П***1 | Цилиндр | |
| 19 | П***) | Крышка | |
| 20 | П***) | Крышка | |
| 21 | Г***3 | Кольцо 022-028-36-2-3 | |
| 22 | 1***3 | Кольцо опорное штоковое 40 | |
| 23 | Т***5 | Кольцо Е22Т-040-20-2,5 | |
| 24 | П***) | Крышка | |
| 25 | П***) | Крышка сквозная | |
| 26 | 1***3 | Уплотнение штока 40 | |
| 27 | Т***5 | Уплотнение Е01-040-5 | |
| 28 | Г***3 | Кольцо 022-028-36-2-3 | |
| 29 | 1***3 | Манжета уплотнительная | |
| 30 | 1***3 | Грязесъемник 40 | |
| 31 | Т***5 | Грязесъемник Е52-040-5 | |
| 32 | 1***3 | Кольцо грязесъемное |
