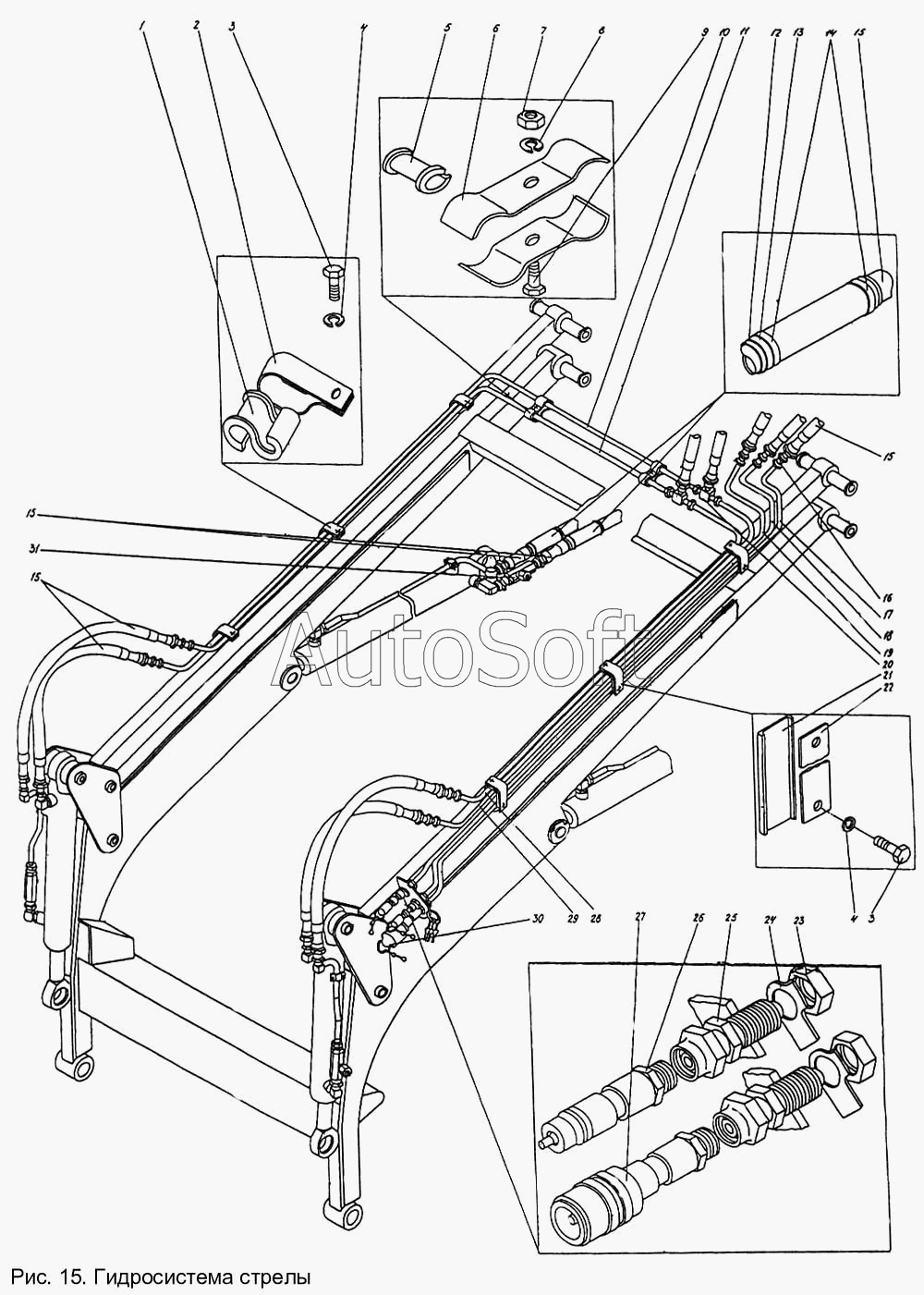

Каталог запасных частей к технике: УВЗ ПУМ-500. Гидросистема стрелы П1.10.05сб-1
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
15
15
15
13
13
12
11
10
9
8
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П1.10.05.000сб-2 | П***2 | Гидросистема рабочего органа | |
| 1 | 5***0 | Прокладка 17х100 | |
| 2 | 6***2 | Скоба | |
| 3 | Г***0 | Болт М6-6gх12.46.016 | |
| 4 | Г***0 | Шайба 6.65Г.016 | |
| 4 | О***0 | Хомут 25-29-1 | |
| 5 | 5***4 | Прокладка | |
| 6 | П***2 | Скоба | |
| 7 | Г***0 | Гайка М8-7Н.8.40.016 | |
| 8 | Г***0 | Шайба 6.65Г.016 | |
| 9 | Г***0 | Болт М6-6gх16.46.016 | |
| 10 | П***1 | Трубопровод | |
| 11 | П***1 | Трубопровод | |
| 12 | П***2 | Прокладка 120+/-5х125+/-5 | |
| 13 | П***3 | Прокладка | |
| 15 | Т***4 | Рукав РВД12.90.780.0,13.21/21М22х1,5,М22х1,5-VI | |
| 16 | 6***4 | Переходник | |
| 17 | П***А | Трубопровод | |
| 18 | П***1 | Трубопровод | |
| 19 | П***1 | Трубопровод | |
| 20 | 6***2 | Тройник | |
| 21 | 5***6 | Прокладка 21х200 | |
| 22 | П***4 | Планка | |
| 23 | Г***0 | Гайка М30х2-6Н.05.38ХС.016 | |
| 24 | 5***8 | Шайба | |
| 25 | П***б | Переходник | |
| 26 | П***1 | Полумуфта | |
| 27 | П***1 | Полумуфта | |
| 28 | П***1 | Трубопровод | |
| 29 | П***1 | Трубопровод | |
| 30 | П***б | Колпачки | |
| 31 | П***2 | Дроссель |
