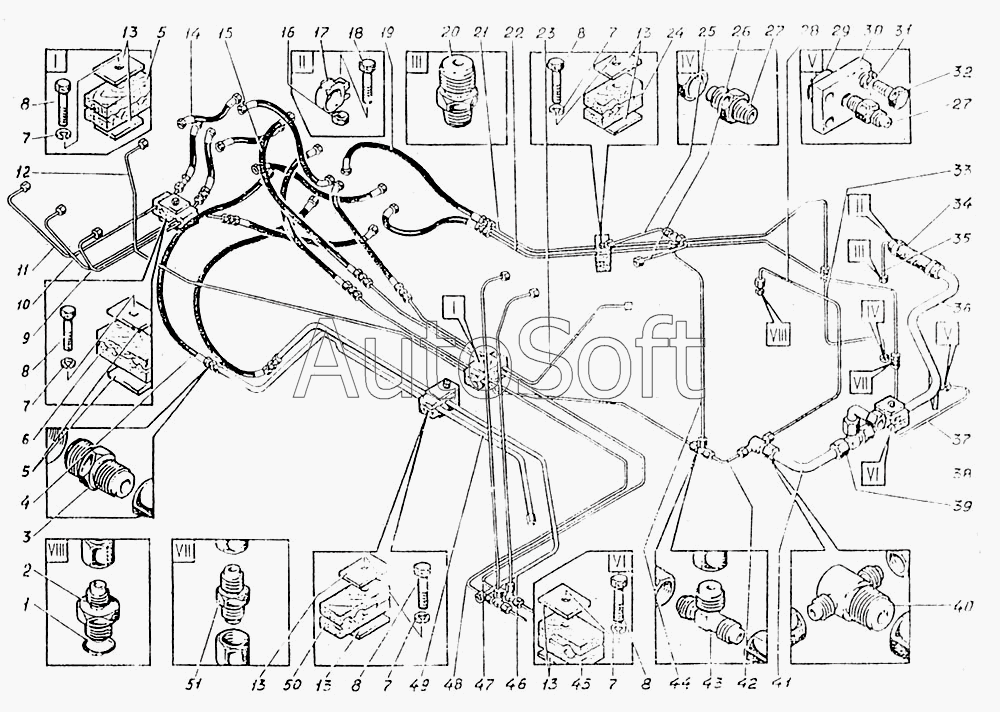

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы управления на платформе
1
2
3
4
5
5
6
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
13
13
13
13
14
15
17
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
38
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.05.24.000сб | Э***б | Трубопроводы управления на платформе | |
| 1 | К***] | Кольцо 015-019-25-2-3 [ГОСТ 18829-73] | |
| 2 | Э***1 | Штуцер | |
| 3 | Э***9 | Проходник прямой | |
| 4 | Р***] | Рукав высокого давления РВД 16х650У [ТУ 22-4756-80] | |
| 5 | Э***3 | Накладка | |
| 6 | Э***4 | Колодка | |
| 7 | Ш***] | Шайба 10.65Г.016 [ГОСТ 6402-70] | |
| 8 | Б***] | Болт М10-8gх50.46.016 [ГОСТ 7798-70] | |
| 9 | Э***4 | Рукав | |
| 10 | Э***4 | Рукав | |
| 11 | Э***4 | Рукав | |
| 12 | Э***б | Трубопровод | |
| 13 | Э***3 | Накладка | |
| 14 | Э***2 | Рукав | |
| 15 | Э***3 | Рукав | |
| 17 | О***0 | Хомут 25-29-1 | |
| 19 | Э***б | Рукав | |
| 20 | Э***5 | Штуцер К 3/8" | |
| 21 | Э***б | Трубопровод | |
| 22 | Э***б | Трубопровод | |
| 23 | Э***б | Трубопровод | |
| 24 | Э***2 | Колодка | |
| 25 | Э***б | Трубопровод | |
| 26 | Э***б | Трубопровод | |
| 27 | Э***3 | Штуцер К1/4 | |
| 28 | Э***б | Трубопровод | |
| 29 | К***] | Кольцо 032-040-46-2-3 [ГОСТ 18829-73] | |
| 30 | Э***1 | Фланец | |
| 31 | Ш***] | Шайба 12.65Г.016 [ГОСТ 6402-70] | |
| 32 | Б***] | Болт М12-8gх35.46.016 [ГОСТ 7798-70] | |
| 33 | Э***б | Трубопровод | |
| 34 | Р***] | Рукав 40У16-71 L=150 [ТУ 005.6016-87] | |
| 35 | Э***б | Трубопровод | |
| 36 | Э***б | Трубопровод | |
| 38 | Э***б | Трубопровод | |
| 40 | Э***2 | Тройник | |
| 41 | Э***б | Трубопровод | |
| 42 | Э***б | Трубопровод | |
| 43 | Э***8 | Тройник | |
| 44 | Э***б | Трубопровод | |
| 45 | Э***2 | Колодка | |
| 46 | Э***б | Трубопровод | |
| 47 | Э***б | Трубопровод | |
| 48 | Э***б | Трубопровод | |
| 49 | Э***6 | Трубопровод | |
| 50 | 0***7 | Колодка | |
| 51 | Э***0 | Проходник прямой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
