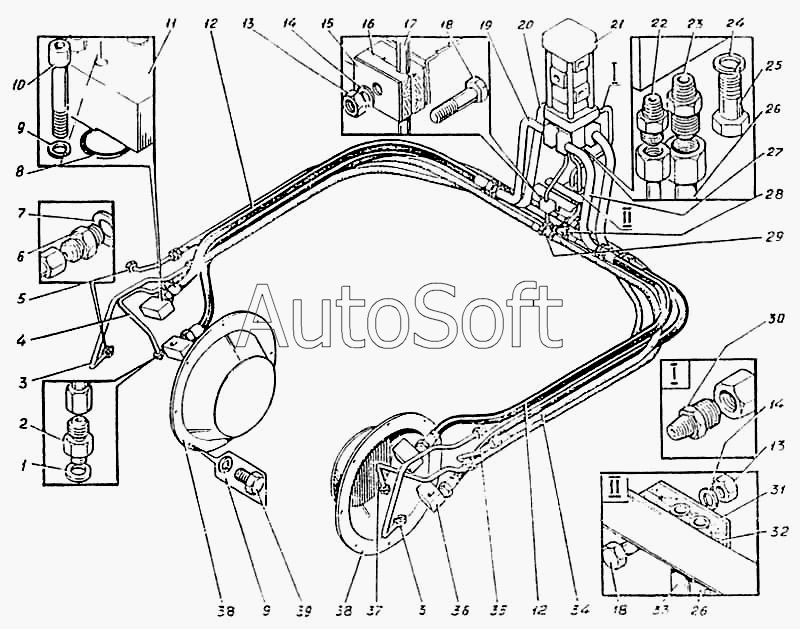

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы гусеничной тележки
1
2
3
3
4
6
7
8
9
9
10
11
12
12
12
13
13
17
19
20
21
22
23
24
25
26
26
27
28
29
30
33
34
34
36
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5126.01.16.000сб | Э***б | Трубопроводы гусеничной тележки | |
| 1 | 5***5 | Прокладка | |
| 2 | Э***7 | Штуцер | |
| 3 | Э***2 | Рукав | |
| 4 | Э***9 | Труба | |
| 6 | Э***1 | Штуцер | |
| 7 | 5***2 | Прокладка | |
| 8 | К***] | Кольцо 032-040-2-3 [ГОСТ 9833-73] | |
| 9 | Ш***] | Шайба 12.65г.019 [ГОСТ 6402-70] | |
| 10 | В***] | Винт М12-6qх65.109.019 [ГОСТ 11738-84] | |
| 11 | Э***б | Фланец | |
| 12 | Р***] | РВД 25х25-2080-4-У [ТУ 22.166-31-91] | |
| 12 | Э***б | РВД 25х25-2080-4-У | |
| 13 | 5***2 | Пробка М12х1,25 | |
| 17 | Э***4 | Труба | |
| 19 | Э***б | Труба | |
| 20 | Э***б | Труба | |
| 21 | У***0 | Коллектор центральный | |
| 22 | Э***3 | Штуцер К1/4 | |
| 23 | Э***5 | Штуцер К 3/8" | |
| 24 | Ш***] | Шайба 16.65г.019 [ГОСТ 6402-70] | |
| 25 | Б***] | Болт М16-6qх40.58.019 [ГОСТ 7798-70] | |
| 26 | Э***3 | Труба | |
| 27 | Э***б | Труба | |
| 28 | Э***2 | Тройник | |
| 29 | Э***8 | Тройник | |
| 30 | Э***4 | Штуцер | |
| 33 | Э***2 | Труба | |
| 34 | Э***1 | Рукав | |
| 34 | Э***0 | Рукав | |
| 36 | Э***б | Фланец | |
| 37 | Э***5 | Труба | |
| 38 | Э***5 | Крышка | |
| 39 | Б***] | Болт М12-6qх25.58.019 [ГОСТ 7798-70] |
