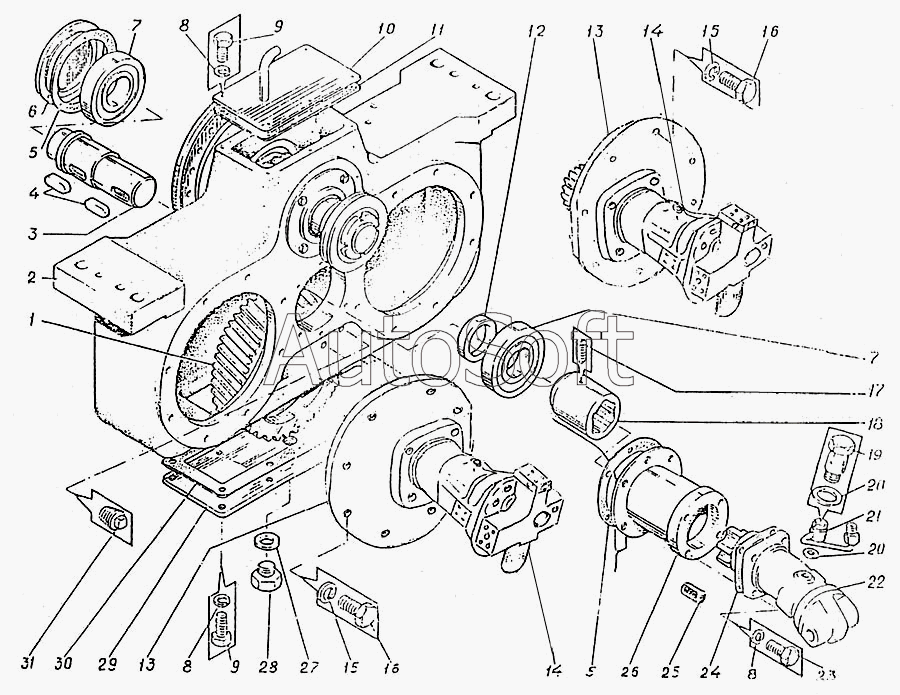

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка насосов
14
14
31
30
29
28
27
26
25
24
23
22
18
17
16
16
15
15
13
13
12
11
10
9
9
8
8
8
7
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5221.11.08.000сб | Э***б | Установка насосов | |
| 1 | Э***2 | Колесо | |
| 2 | Э***1 | Корпус редуктора | |
| 3 | Э***1 | Вал | |
| 4 | 2***6 | Шпонка 20х12х56 | |
| 5 | С***0 | Прокладка 1-150х1 | |
| 6 | С***0 | Крышка 150 | |
| 7 | П***] | Подшипник 314 [ГОСТ 8338-75] | |
| 8 | Ш***] | Шайба 10.65Г.019 [ГОСТ 6402-70] | |
| 9 | Б***] | Болт М10-8gх25.48 [ГОСТ 7798-70] | |
| 10 | Э***б | Крышка верхняя | |
| 11 | Э***1 | Прокладка | |
| 12 | Э***6 | Кольцо распорное | |
| 13 | К***] | Кольцо 310-320-58-2-3 [ГОСТ 9833-73] | |
| 14 | 3***3 | Насос в сборе | |
| 15 | Ш***] | Шайба 12.65Г.019 [ГОСТ 6402-70] | |
| 16 | Б***] | Болт М12-8gх40.48 [ГОСТ 7798-70] | |
| 17 | В***] | Винт М10-6gх20.22Н [ГОСТ 1476-84] | |
| 18 | Э***2 | Полумуфта | |
| 22 | Э***б | Насос | |
| 23 | Б***] | Болт М10-8gх30.48 [ГОСТ 7798-70] | |
| 24 | Э***3 | Прокладка | |
| 25 | Э***4 | Палец | |
| 26 | Э***б | Стакан | |
| 27 | С***2 | Прокладка 30 | |
| 28 | Э***9 | Пробка | |
| 29 | Э***б | Крышка нижняя | |
| 30 | 5***2 | Прокладка | |
| 31 | Э***2 | Пробка контрольная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
