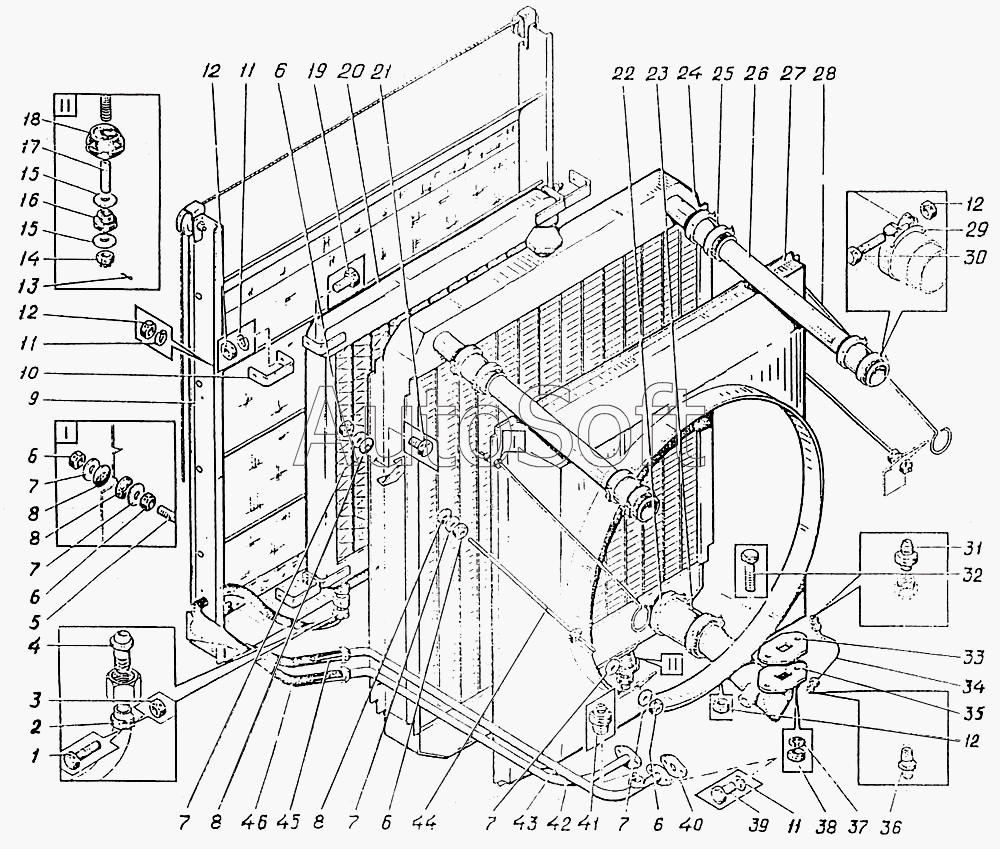

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка радиаторов
4
9
10
11
11
11
12
12
12
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
27
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.11.22.002сб | Э***б | Установка радиаторов | |
| 4 | Э***А | Ниппель | |
| 9 | Э***б | Шторка радиатора | |
| 10 | 1***А | Кронштейн | |
| 11 | Ш***] | Шайба 8.65Г.016 [ГОСТ 6402-70] | |
| 12 | Г***] | Гайка М8-6Н.8.016 [ГОСТ 5915-70] | |
| 13 | Ш***] | Шплинт 3,2х32.016 [ГОСТ 397-79] | |
| 14 | 1***4 | Гайка | |
| 15 | 1***А | Шайба | |
| 16 | Э***А | Подушка подвески радиатора нижняя | |
| 17 | 1***А | Втулка распорная | |
| 18 | Э***А | Подушка подвески радиатора верхняя | |
| 19 | Б***] | Болт М8-60х20.46.016 [ГОСТ 7796-70] | |
| 20 | Р***] | Радиатор масляный [ТУ 23.1.159-86СМД15К11С2-2] | |
| 20 | Э***б | Радиатор масляный | |
| 21 | Б***] | Болт М8х16.46.019 [ГОСТ 7798-70] | |
| 22 | 5***1 | Хомут | |
| 23 | Р***] | Рукав 40У58-7 L=130 [ТУ 0056016-87] | |
| 24 | 2***2 | Радиатор водяной | |
| 24 | Э***б | Радиатор водяной | |
| 25 | 5***8 | Хомут | |
| 26 | Р***] | Рукав 40У42-7 L=450 [ТУ 005.6016-87] | |
| 27 | Э***б | Кожух вентилятора | |
| 27 | Э***А | Кожух вентилятора | |
| 39 | Б***] | Болт М8-8gх16.46 [ГОСТ 7798-70] | |
| 40 | 1***А | Прокладка (паронит) | |
| 41 | Т***Г | Датчик указателя температуры масла | |
| 42 | Э***А | Труба | |
| 43 | Э***А | Труба | |
| 44 | Э***А | Тяга | |
| 45 | Э***2 | Рукав 40У16-7 L=600 | |
| 46 | Э***1 | Рукав 40У16-7 L=400 |
