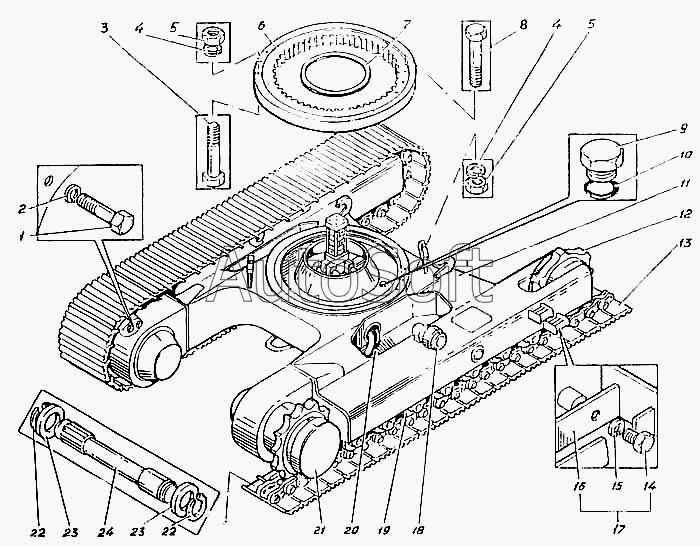

Каталог запасных частей к технике: УВЗ ЭО-5126. Тележка гусеничная
12
24
23
23
22
22
21
20
19
18
16
13
11
10
9
8
7
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.01.00.001сб | Э***б | Тележка гусеничная | |
| 1 | Э***1 | Болт | |
| 2 | Э***6 | Шайба | |
| 3 | Б***] | Болт М24х2-8gх145.88.38ХС.016 [ГОСТ 7798-70] | |
| 4 | Ш***] | Шайба 24.65Г.016 [ГОСТ 6402-70] | |
| 5 | Э***2 | Гайка М24х2-6Н | |
| 6 | Э***б | Опора поворотная | |
| 7 | Э***1 | Манжета | |
| 8 | Б***] | Болт М24х2-8gх155.88.38ХС.016 [ГОСТ 7798-70] | |
| 9 | Э***4 | Пробка | |
| 10 | К***] | Кольцо 024-030-36-2-3 [ГОСТ 18829-73] | |
| 11 | Э***б | Рама хода | |
| 12 | Э***б | Колесо натяжное с механизмом сдавания | |
| 13 | Э***б | Гусеница | |
| 16 | Э***5 | Подножка | |
| 18 | Э***б | Каток поддерживающий | |
| 19 | Э***б | Каток опорный | |
| 20 | Э***б | Трубопроводы гусеничной тележки | |
| 21 | Э***б | Редуктор | |
| 22 | У***6 | Кольцо | |
| 23 | У***3 | Шайба замыкающая | |
| 24 | У***4 | Палец замыкающий | |
| 25 | 5***1 | Кольцо уплотнительное | |
| 26 | Э***2 | Кольцо (шнур капроновый) | |
| 26 | Э***3 | Кольцо (шнур капроновый) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
