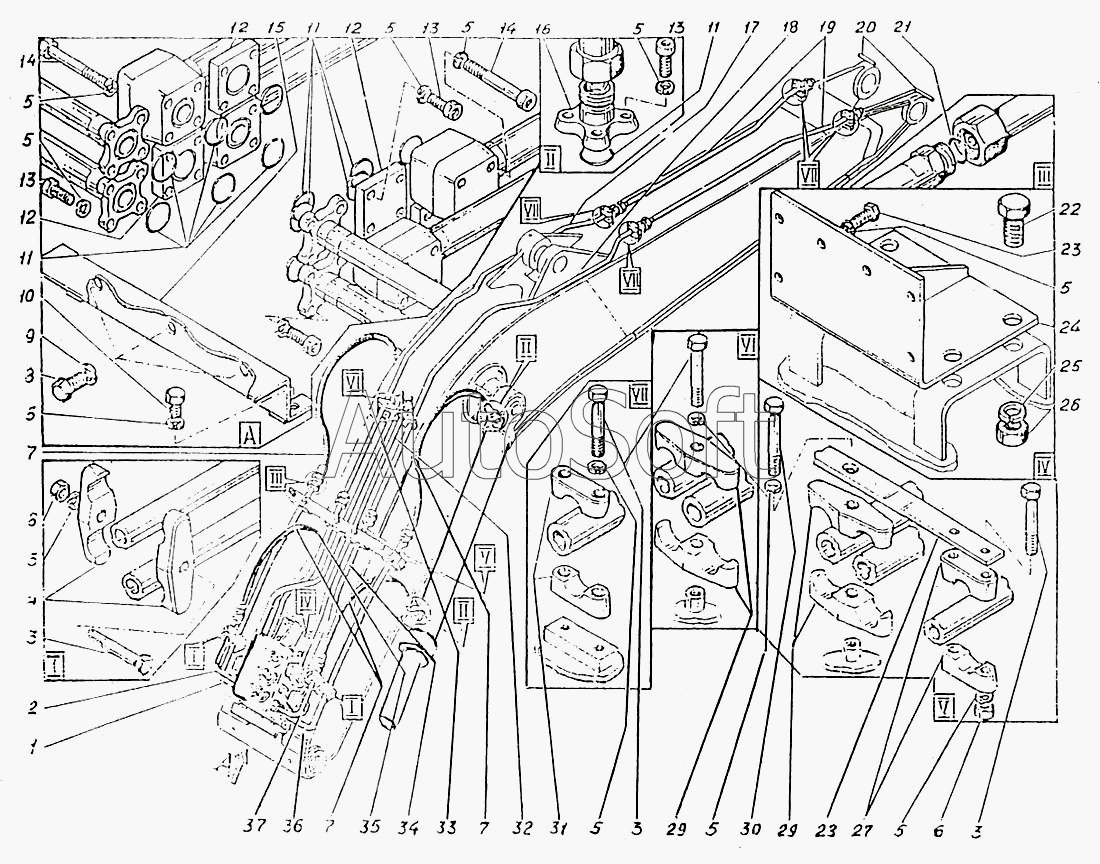

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы стрелы
1
2
3
3
3
4
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
8
9
10
11
11
11
12
12
12
15
16
17
18
19
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.05.28.000сб | Э***б | Трубопроводы стрелы | |
| 1 | Э***б | Труба | |
| 2 | Э***б | Труба | |
| 3 | Б***] | Болт М12-8gх90.46.016 [ГОСТ 7798-70] | |
| 4 | Э***5 | Колодка | |
| 5 | Ш***] | Шайба 12.65Г.016 [ГОСТ 6402-70] | |
| 6 | Г***] | Гайка М12-7Н.8.20.016 [ГОСТ 5915-70] | |
| 7 | Р***] | Рукав высокого давления 25-25-980-4-У [ТУ 22.166-31-91] | |
| 8 | Б***] | Болт М16-8gх30.46.016 [ГОСТ 7798-70] | |
| 9 | Ш***] | Шайба 16.65Г.016 [ГОСТ 6402-70] | |
| 10 | Б***] | Болт М12-8gх25.46.016 [ГОСТ 7798-70] | |
| 11 | К***] | Кольцо 032-040-46-2-3 [ГОСТ 18829-73] | |
| 12 | Э***6 | Заглушка | |
| 15 | Э***б | Кронштейн | |
| 16 | Э***1 | Фланец | |
| 17 | Э***0 | Труба | |
| 18 | Э***0 | Труба | |
| 19 | Э***0 | Труба | |
| 21 | К***] | Кольцо 024-030-36-2-3 [ГОСТ 18829-73] | |
| 22 | Б***] | Болт М20-8gх50.88.ХС.016 [ГОСТ 7798-70] | |
| 23 | Б***] | Болт М12-8gх30.46.016 [ГОСТ 7798-70] | |
| 24 | Э***б | Кронштейн | |
| 25 | Ш***] | Шайба 20.65Г.016 [ГОСТ 6402-70] | |
| 26 | Г***] | Гайка М20-7Н.6.016 [ГОСТ 5915-70] | |
| 27 | Э***7 | Колодка | |
| 28 | Э***4 | Планка | |
| 29 | Э***2 | Колодка | |
| 30 | Б***] | Болт М12-8gх100.88.38ХС.016 [ГОСТ 7796-70] | |
| 31 | Э***3 | Колодка | |
| 32 | Э***6 | Труба | |
| 33 | Э***6 | Труба | |
| 34 | Э***б | Труба | |
| 35 | Э***6 | Труба | |
| 36 | Э***б | Труба | |
| 37 | Э***б | Труба |
