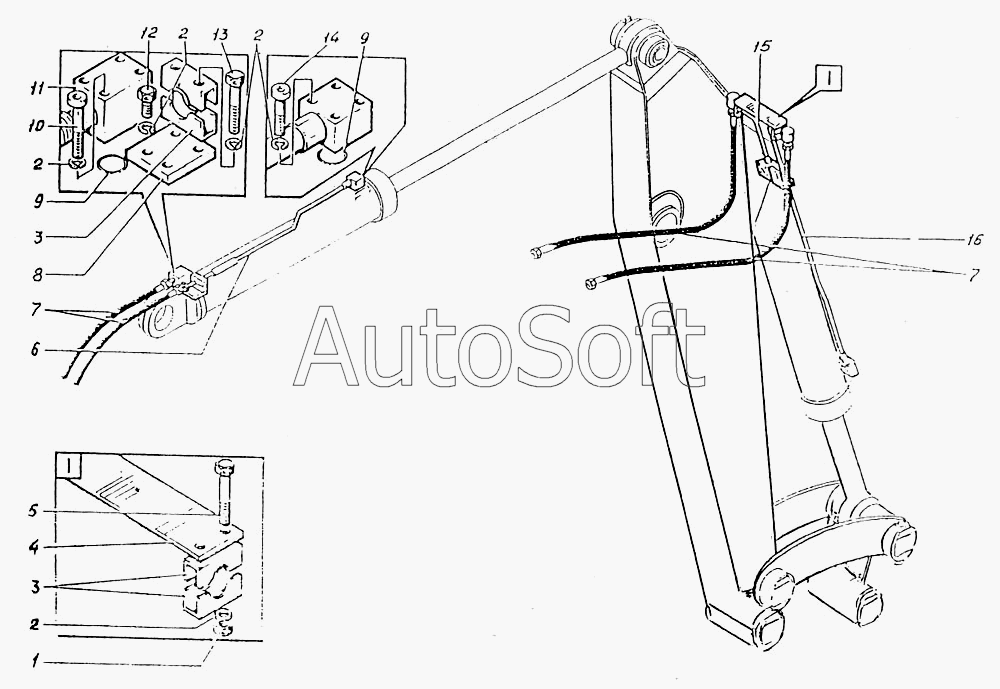

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы рукояти (рабочего оборудования)
1
2
2
2
2
3
3
4
5
6
7
7
8
9
9
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.05.29.000сб | Э***б | Трубопроводы рукояти (рабочего оборудования) | |
| 1 | Г***] | Гайка М12-7Н.8.20.016 [ГОСТ 5915-70] | |
| 2 | Ш***] | Шайба 12.65Г.016 [ГОСТ 6402-70] | |
| 3 | Э***3 | Колодка | |
| 4 | Э***1 | Планка | |
| 5 | Б***] | Болт М12-8gх90.88.38ХС.016 [ГОСТ 7796.12.90-70] | |
| 6 | Э***б | Труба | |
| 7 | Р***] | Рукав высокого давления 25-25-1580-4-У [ТУ 22.166-31-91] | |
| 8 | Э***6 | Планка | |
| 9 | К***] | Кольцо 032-40-46-2-3 [ГОСТ 18829-73] | |
| 11 | Э***1 | Фланец | |
| 12 | Б***] | Болт М12-8gх30.46.016 [ГОСТ 7798-70] | |
| 13 | Б***] | Болт М12-8gх80.46.016 [ГОСТ 7798-70] | |
| 14 | Б***] | Болт М12-8gх65.88.38ХС.016 [ГОСТ 7796-70] | |
| 15 | Э***б | Труба | |
| 16 | Э***б | Труба |
