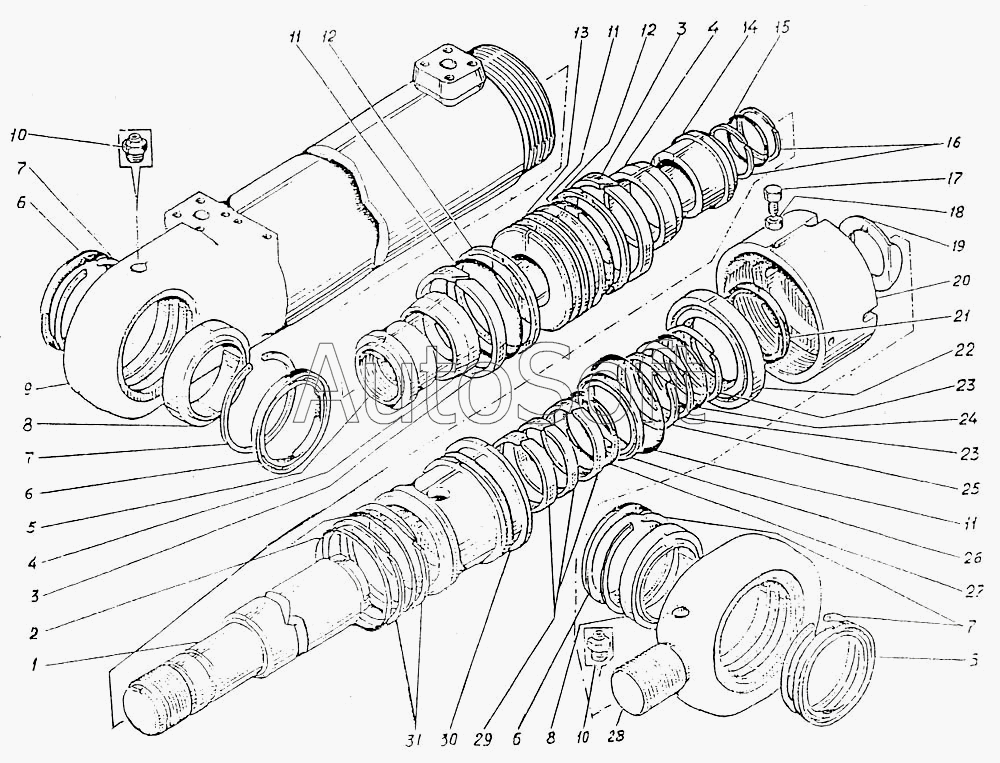

Каталог запасных частей к технике: УВЗ ЭО-5126. Гидроцилиндр рукояти
1
2
3
3
3
4
4
5
7
7
7
8
8
9
10
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.05.30.001сб-2 | Э***2 | Гидроцилиндр рукояти | |
| ЭО-5126.29.08.0003сб | Э***б | Гидроцилиндр рукояти | |
| 1 | Э***1 | Шток | |
| 2 | К***] | Кольцо 150-160-58-2-3 [ГОСТ 9833-78] | |
| 3 | Э***3 | Кольцо | |
| 4 | Э***2 | Демпфер | |
| 5 | Э***3 | Гайка | |
| 7 | 1***0 | Кольцо | |
| 8 | 9***К | Подшипник | |
| 9 | Э***0 | Цилиндр | |
| 10 | 1***3 | Масленка | |
| 11 | К***] | Кольцо 140-150-58-2-3 [ГОСТ 9833-78] | |
| 12 | Э***4 | Кольцо | |
| 13 | Э***2 | Поршень | |
| 14 | Э***3 | Втулка | |
| 15 | К***] | Кольцо 070-080-58-2-3 [ГОСТ 9833-78] | |
| 16 | С***] | Кольцо 70х80 [СТП 22003-114-88] | |
| 17 | Э***4 | Винт | |
| 18 | Г***] | Гайка М10-6Н.5.016 [ГОСТ 5915-70] | |
| 19 | Э***6 | Шайба | |
| 20 | Э***5 | Гайка | |
| 21 | Э***0 | Грязесъемник | |
| 22 | Э***4 | Стакан | |
| 23 | Э***7 | Кольцо защитное | |
| 24 | К***] | Кольцо 100-110-58-2-3 [ГОСТ 9833-78] | |
| 25 | Э***6 | Кольцо | |
| 26 | Э***2 | Манжета | |
| 27 | К***] | Кольцо 105-115-58-2-3 [ГОСТ 9833-78] | |
| 28 | Э***4 | Проушина | |
| 29 | Э***5 | Кольцо | |
| 30 | Э***1 | Втулка | |
| 31 | С***] | Кольцо 150х160 [СТП 22003-114-88] |
