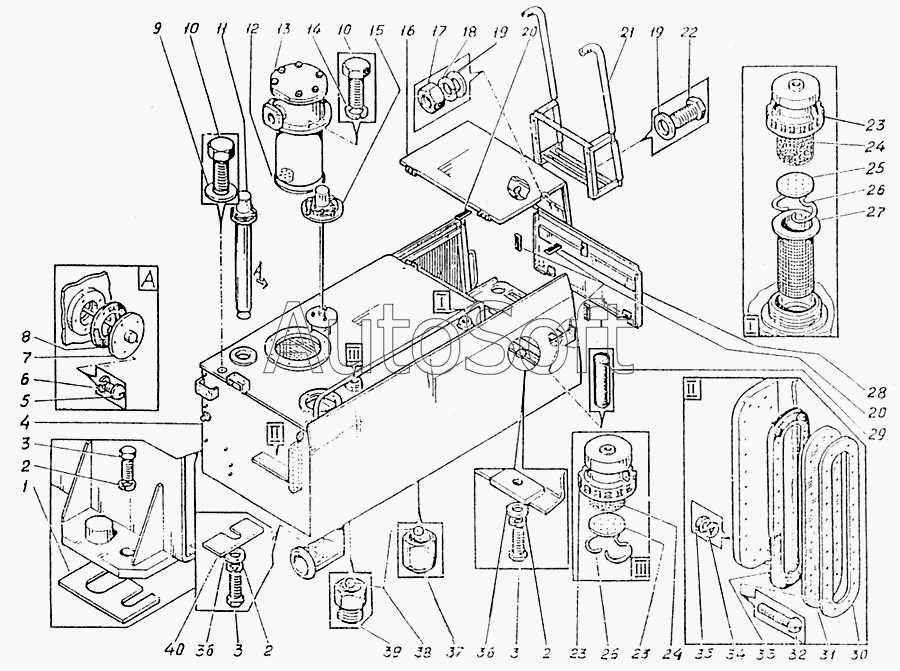

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка блока баков
1
2
2
2
3
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
23
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5126.07.00.000сб-А | Э***А | Установка блока баков | |
| 1 | Э***А | Прокладка | |
| 2 | Ш***] | Шайба 1611.65Г.016 [ГОСТ 6402-70] | |
| 3 | Б***] | Болт М16-6gх40.46.016 [ГОСТ 7798-70] | |
| 4 | Э***А | Блок баков | |
| 5 | В***] | Винт М5-6gх10.46.016 [ГОСТ 17473-80] | |
| 6 | Ш***] | Шайба 5Т65Г.016 [ГОСТ 6402-70] | |
| 7 | Э***б | Датчик указателя уровня топлива БМ- 158-Д | |
| 8 | П***а | Прокладка | |
| 9 | Ш***] | Шайба 12.01.016 [ГОСТ 11371-78] | |
| 10 | Б***] | Болт М12-8gх30.46.016 [ГОСТ 7798-70] | |
| 11 | Э***А | Установка датчика уровня | |
| 12 | К***] | Кольцо 310-320-58-2-3 [ГОСТ 9833-78] | |
| 13 | Э***б | Фильтр магистральный | |
| 14 | Ш***] | Шайба 12Н.65Г.016 [ГОСТ 6402-70] | |
| 15 | Э***А | Гидрозатвор | |
| 16 | Э***А | Дверца верхняя | |
| 17 | Г***] | Гайка М10-6Н.6.016 [ГОСТ 5915-70] | |
| 18 | Ш***] | Шайба 10Т.65Г.016 [ГОСТ 6402-70] | |
| 19 | Ш***] | Шайба 10.01.016 [ГОСТ 11371-78] | |
| 20 | Э***4 | Прокладка | |
| 21 | Э***А | Поручень | |
| 22 | Б***] | Болт М10-6gх20.4б.016 [ГОСТ 7798-70] | |
| 23 | Э***А | Крышка | |
| 24 | 1***А | Канитель | |
| 25 | 1***А | Диск | |
| 26 | 1***А | Кольцо пружинное | |
| 27 | Э***б | Фильтр заливной | |
| 28 | Э***А | Дверца нижняя | |
| 29 | Э***А | Палец | |
| 30 | Э***А | Накладка | |
| 31 | Э***А | Стекло смотровое | |
| 32 | В***] | Винт М6-6gх35.46.016 [ГОСТ 17473-80] | |
| 33 | Э***А | Прокладка | |
| 34 | Ш***] | Шайба 6Т.65Г.0 16 [ГОСТ 6402-70] | |
| 35 | Г***] | Гайка М6-6Н. 8.016 [ГОСТ 5915-70] | |
| 38 | Ш***] | Шарик 23,812-100 [ГОСТ 3722-81] | |
| 39 | Э***А | Гайка | |
| 40 | Э***А | Прокладка |
