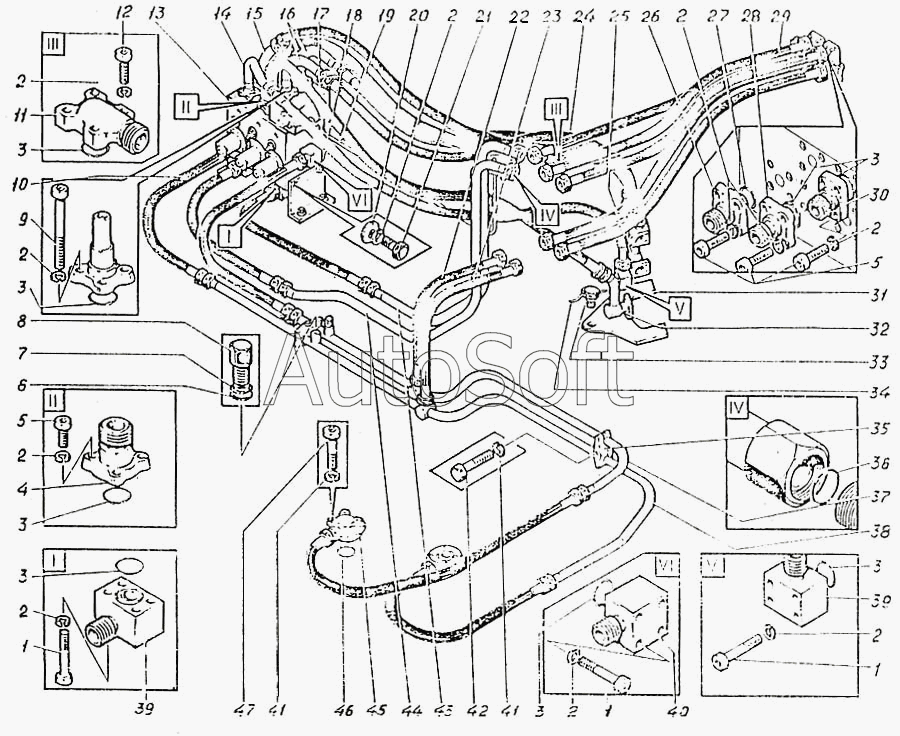

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы на платформе
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
39
40
41
41
42
43
44
45
46
47
13
1
1
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
5
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5126.09.17.000сб | Э***б | Трубопроводы па платформе | |
| 1 | В***] | Винт М12-8gх 109.05 [ГОСТ 11738-84] | |
| 2 | Ш***] | Шайба 12.65Г.05 [ГОСТ 6402-70] | |
| 3 | К***] | Кольцо 032-040-46-2-3 [ГОСТ 9833-73] | |
| 5 | В***] | Винт М12-8gх35.109.05 [ГОСТ 11738-84] | |
| 6 | К***] | Кольцо 016-020-35-2-3 [ГОСТ 9833-73] | |
| 7 | С***] | Кольцо 16х20 (полиамид) [СТП 22003-114-88] | |
| 8 | Э***3 | Пробка | |
| 9 | В***] | Винт М12-8gх130.109.05 [ГОСТ 11738-84] | |
| 10 | 2***0 | Рукав высокого давления 25х25-980-4-У | |
| 11 | Э***б | Угольник | |
| 12 | В***] | Вит М12-8gх45.109.05 [ГОСТ 11738-84] | |
| 13 | Э***б | Гидроаппарат гидромоторов | |
| 14 | Э***б | Труба | |
| 15 | Э***б | Труба | |
| 16 | Э***б | Труба | |
| 17 | Э***б | Золотник тормозной | |
| 18 | Э***1 | Уголок | |
| 19 | Э***1 | Труба 17х1,5 L=1200 | |
| 20 | Ш***] | Шайба 12.02.019 [ГОСТ 11371-78] | |
| 21 | Б***] | Болт М12-8g [ГОСТ 7798-70] | |
| 22 | 2***У | Рукав высокого давления | |
| 23 | 2***У | Рукав высокого давления | |
| 24 | 2***У | Рукав высокого давления | |
| 25 | Э***б | Труба | |
| 26 | Э***б | Фланец | |
| 27 | К***] | Кольцо 038-044-36-2-3 [ГОСТ 9833-73] | |
| 28 | Э***б | Фланец | |
| 29 | 2***У | Рукав высокого давления | |
| 30 | Э***б | Фланец | |
| 31 | Э***1 | Вилка | |
| 32 | Э***б | Труба | |
| 33 | Э***1 | Болт | |
| 34 | 3***4 | Проволока | |
| 35 | Э***1 | Колодка | |
| 36 | К***] | Кольцо 024-030-36-2-3 [ГОСТ 9833-73] | |
| 37 | Э***б | Труба | |
| 38 | Э***б | Труба | |
| 39 | Э***4 | Фланец | |
| 40 | Э***1 | Фланец | |
| 41 | Ш***] | Шайба 16.65Г.05 [ГОСТ 6402-70] | |
| 42 | Б***] | Болт М16-8gх80.58 [ГОСТ 7798-70] | |
| 43 | Э***б | Труба | |
| 44 | Э***б | Труба | |
| 45 | Э***1 | Фланец | |
| 46 | К***] | Кольцо 050-060-58-2-3 [ГОСТ 9833-73] | |
| 47 | В***] | Винт М16-8gх70.109.05 [ГОСТ 11738-84] |
