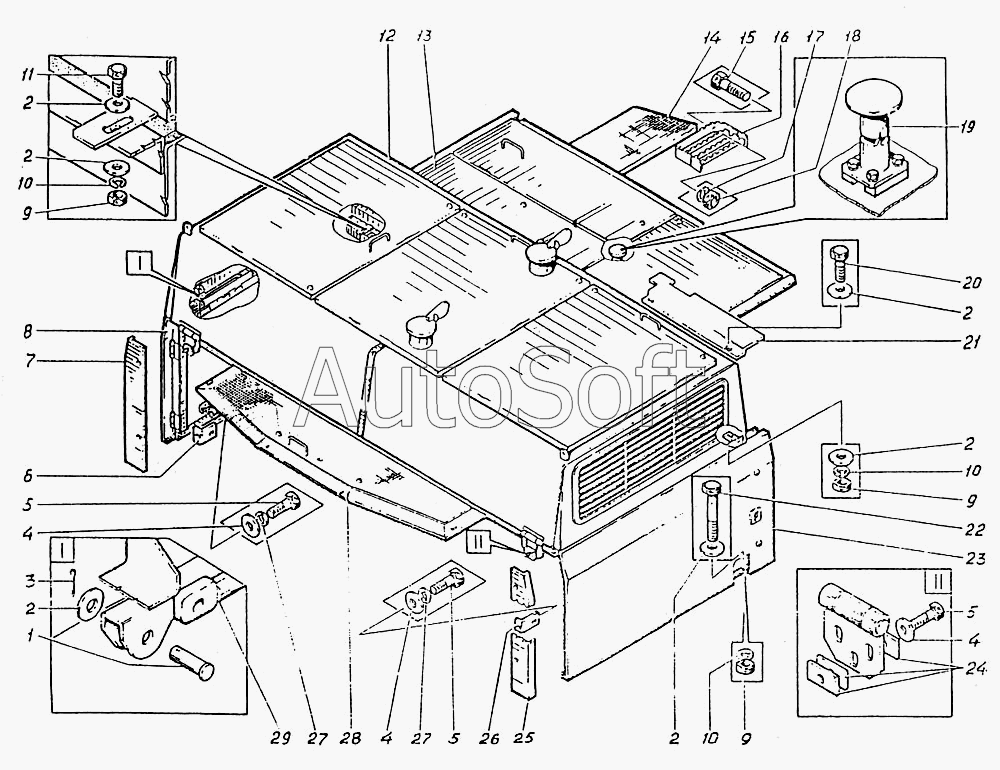

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка капотов
1
2
2
2
2
2
2
3
4
4
4
5
5
5
6
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5126.10.00.000сб | Э***б | Установка капотов | |
| 1 | О***] | Ось Б-100 d11х30.45.1.229-269 [ГОСТ 9650-80] | |
| 2 | Ш***] | Шайба 10.02 [ГОСТ 11371-78] | |
| 3 | Ш***] | Шплинт 3,2х20.019 [ГОСТ 397-79] | |
| 4 | Ш***] | Шайба 16.02 [ГОСТ 11371-78] | |
| 5 | Б***] | Болт М16-8gх50.58 [ГОСТ 7798-70] | |
| 6 | Э***б | Кронштейн | |
| 7 | Э***1 | Компенсатор | |
| 8 | Э***б | Панель левая | |
| 9 | Г***] | Гайка М10-7Н.6 [ГОСТ 5915-70] | |
| 10 | Ш***] | Шайба 10.65Г.05 [ГОСТ 6402-70] | |
| 11 | Б***] | Болт М10-8gх25.58 [ГОСТ 7798-70] | |
| 12 | Э***б | Капот силовой установки | |
| 13 | Э***б | Блок крышек | |
| 14 | Э***б | Балкон | |
| 15 | Б***] | Болт М12-8gх50.58 [ГОСТ 7798-70] | |
| 16 | Э***б | Ступенька | |
| 17 | Ш***] | Шайба 12.65Г.05 [ГОСТ 6402-70] | |
| 18 | Г***] | Гайка М12-7Н.6 [ГОСТ 5915-70] | |
| 19 | Э***1 | Втулка | |
| 20 | Б***] | Болт М10-8gх30.58 [ГОСТ 7798-70] | |
| 21 | Э***5 | Настил | |
| 22 | Б***] | Болт М10-8gх65.58 [ГОСТ 7798-70] | |
| 23 | Э***б | Панель правая | |
| 24 | Э***3 | Накладка | |
| 25 | Э***1 | Компенсатор | |
| 26 | Э***б | Кронштейн | |
| 27 | Ш***] | Шайба 16.65Г.016 [ГОСТ 6402-70] | |
| 28 | Э***б | Крышка задняя | |
| 29 | Э***б | Тяга |
