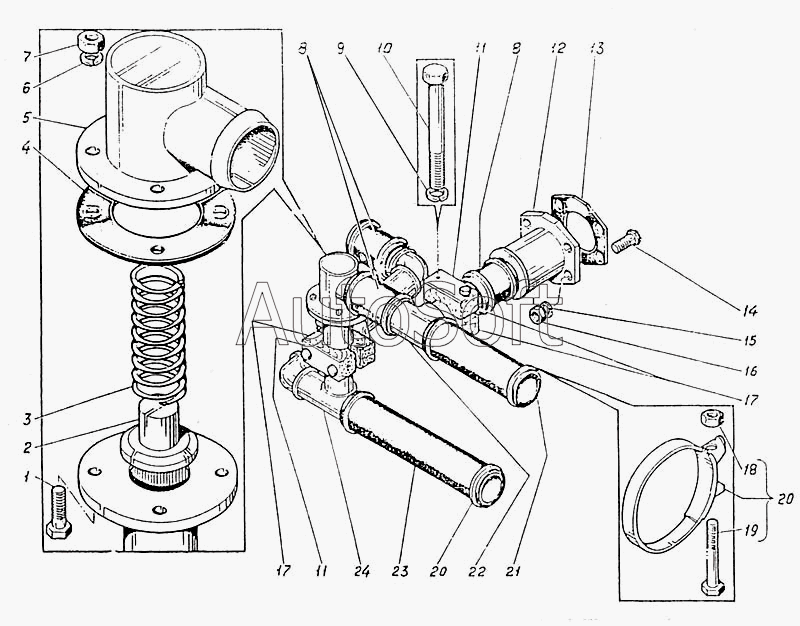

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы сливные
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5126.09.41.000сб | Э***б | Трубопроводы сливные | |
| 1 | Б***] | Болт М10-8gх35.58 [ГОСТ 7798-70] | |
| 2 | Э***4 | Клапан | |
| 3 | Э***1 | Пружина | |
| 4 | Э***4 | Прокладка | |
| 5 | Э***б | Корпус | |
| 6 | Ш***] | Шайба 10.65Г.05 [ГОСТ 6402-70] | |
| 7 | Г***] | Гайка М10-6Н.6 [ГОСТ 5915-70] | |
| 8 | Э***2 | Рукав 6(I) 16-65-86-У L=130 | |
| 9 | Ш***] | Шайба 12.65Г.05 [ГОСТ 6402-70] | |
| 10 | Б***] | Болт М12-8gх110.58 [ГОСТ 7798-70] | |
| 11 | Э***7 | Накладка | |
| 12 | Э***б | Труба | |
| 13 | Э***1 | Прокладка | |
| 14 | Б***] | Болт М16-8gх50.58 [ГОСТ 7798-70] | |
| 15 | Ш***] | Шайба 16.65Г.05 [ГОСТ 6402-70] | |
| 16 | Г***] | Гайка М16-6Н.6 [ГОСТ 5915-70] | |
| 17 | Э***6 | Колодка | |
| 18 | Э***б | Труба | |
| 20 | Э***б | Хомут | |
| 21 | Э***3 | Рукав 6(I) 16-65-86-У L=300 | |
| 22 | Э***б | Труба | |
| 23 | Э***1 | Рукав 6(I) 16-65-86-У L=410 | |
| 24 | Э***б | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
