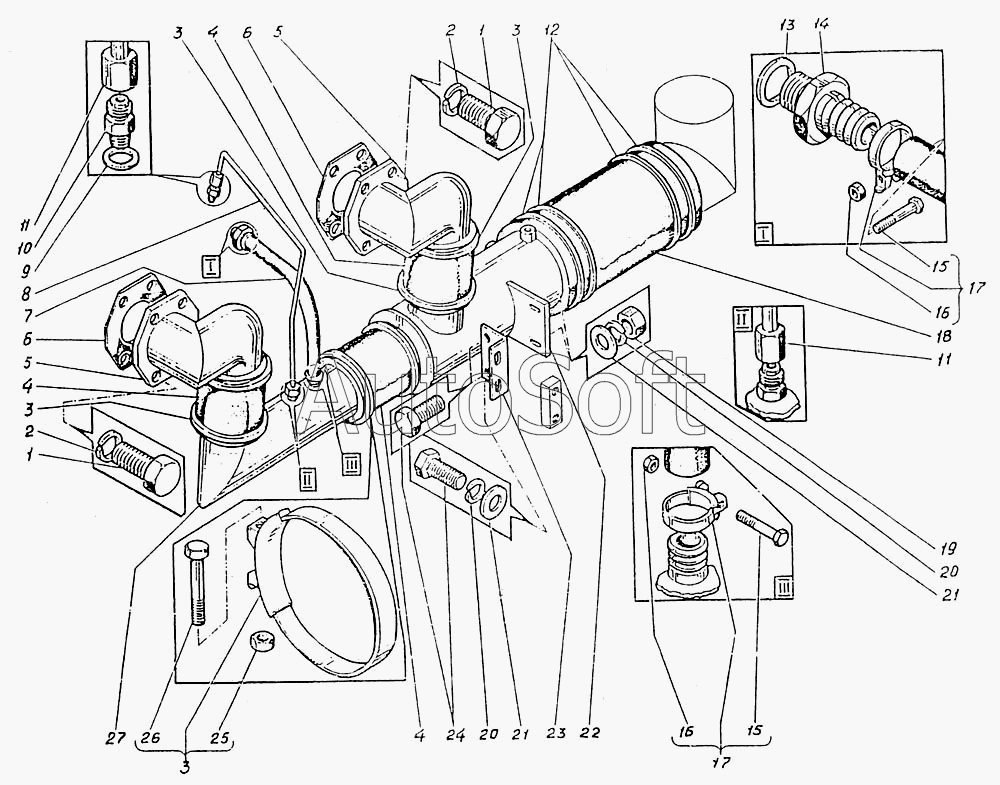

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы всасывания
14
27
26
25
24
23
22
21
21
20
20
19
18
17
17
16
16
15
15
13
12
11
11
10
9
8
7
6
6
5
5
4
4
4
3
3
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.11.01.000сб-2 | Э***2 | Трубопроводы всасывания | |
| 1 | Б***] | Болт М16-8gх35.58 [ГОСТ 7798-70] | |
| 2 | Ш***] | Шайба 16.65Г.05 [ГОСТ 6402-70] | |
| 3 | Э***1 | Хомут | |
| 4 | Э***4 | Патрубок | |
| 5 | Э***б | Трубопровод | |
| 6 | Э***3 | Прокладка (паронит) | |
| 7 | Э***3 | Рукав 25х34-16 L=310 | |
| 8 | Э***б | Рукав | |
| 9 | С***2 | Прокладка 30 | |
| 10 | Э***1 | Штуцер | |
| 11 | 1***6 | Гайка соединительная | |
| 12 | Э***2 | Хомут 165-Ц9Хр | |
| 13 | С***2 | Прокладка 30 | |
| 14 | Э***2 | Штуцер | |
| 15 | Б***] | Болт М6-8gх40.58 [ГОСТ 7798-70] | |
| 16 | Г***] | Гайка М6-7Н.6.019 [ГОСТ 5915-70] | |
| 17 | П***б | Хомут в сборе | |
| 18 | Э***5 | Патрубок | |
| 19 | Г***] | Гайка М12.6Н.6.019 [ГОСТ 5915-70] | |
| 20 | Ш***] | Шайба 12.65Г.05 [ГОСТ 6402-70] | |
| 21 | Ш***] | Шайба 12.02 [ГОСТ 11371-78] | |
| 22 | Э***б | Трубопровод | |
| 23 | Э***1 | Кронштейн | |
| 24 | Б***] | Болт М12-8gх30.58 [ГОСТ 7798-70] | |
| 25 | Г***] | Гайка М8.7Н.6.019 [ГОСТ 5915-70] | |
| 26 | Б***] | Болт М8-8gх60.58 [ГОСТ 7798-70] | |
| 27 | Э***б | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
