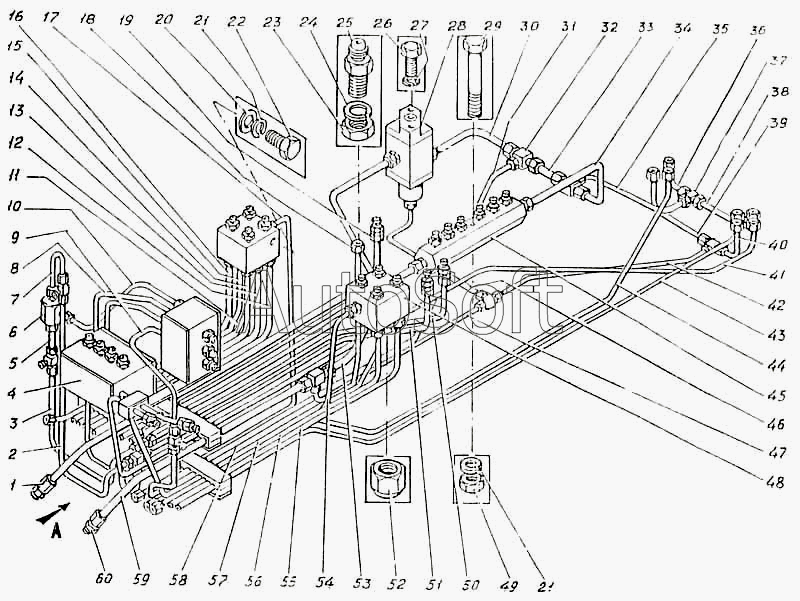

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы управления
39
47
46
45
44
43
42
41
40
48
38
37
36
35
34
33
32
31
49
50
51
52
53
54
55
56
57
58
59
60
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.04.17.000сб-1 | Э***1 | Трубопроводы управления | |
| 1 | Э***б | Трубопровод | |
| 2 | Э***б | Трубопровод | |
| 3 | Э***б | Трубопровод | |
| 4 | Э***б | Блок золотников | |
| 5 | Э***б | Трубопровод | |
| 6 | Э***б | Клапан | |
| 7 | Э***б | Трубопровод | |
| 8 | Э***б | Трубопровод | |
| 9 | Э***б | Трубопровод | |
| 10 | 3***1 | Трубопровод | |
| 11 | Э***б | Трубопровод | |
| 12 | Э***б | Трубопровод | |
| 13 | Э***б | Трубопровод | |
| 14 | Э***1 | Трубопровод | |
| 15 | Э***б | Трубопровод | |
| 16 | Э***б | Трубопровод | |
| 17 | Э***1 | Трубопровод | |
| 18 | Э***б | Трубопровод | |
| 19 | Э***б | Трубопровод | |
| 20 | Ш***] | Шайба С10.01.016 [ГОСТ 11371-78] | |
| 21 | Ш***] | Шайба 10.65г.016 [ГОСТ 6402-70] | |
| 22 | Б***] | Болт М10-6qх25.46.016 [ГОСТ 7796-70] | |
| 23 | Э***9 | Гайка | |
| 24 | Ш***] | Шайба 16.65г.016 [ГОСТ 6402-70] | |
| 25 | Э***1 | Штуцер | |
| 26 | Б***] | Болт М8-6qх25.46.016 [ГОСТ 7798-70] | |
| 27 | Ш***] | Шайба 8.65г.016 [ГОСТ 6402-70] | |
| 28 | Э***б | Золотник сливной | |
| 29 | Б***] | Болт М10-8qх.46.016 [ГОСТ 7798-70] | |
| 30 | Э***1 | Трубопроводы управления | |
| 30 | Э***б | Трубопровод | |
| 31 | Э***б | Трубопровод | |
| 32 | Э***6 | Тройник | |
| 33 | Э***б | Трубопровод | |
| 34 | Э***1 | Трубопровод | |
| 35 | Э***б | Трубопровод | |
| 36 | Э***б | Трубопровод | |
| 37 | Э***8 | Тройник | |
| 38 | Э***б | Трубопровод | |
| 39 | Э***б | Трубопровод | |
| 40 | Э***б | Трубопровод | |
| 41 | Э***2 | Трубопровод | |
| 42 | Э***1 | Трубопровод | |
| 43 | Э***1 | Трубопровод | |
| 44 | Э***1 | Трубопровод | |
| 45 | Э***б | Коллектор в сборе | |
| 46 | Э***1 | Трубопровод | |
| 47 | Э***1 | Трубопровод | |
| 48 | Э***б | Блок клапанов | |
| 49 | Г***] | Гайка М10-7Н.6.016 [ГОСТ 5315-70] | |
| 50 | Э***1 | Трубопровод | |
| 51 | Э***1 | Трубопровод | |
| 52 | 1***0 | Заглушка | |
| 53 | Э***б | Трубопровод | |
| 54 | Э***1 | Трубопровод | |
| 55 | Э***б | Трубопровод | |
| 56 | Э***б | Трубопровод | |
| 57 | Э***б | Трубопровод | |
| 58 | Э***б | Трубопровод | |
| 59 | Э***б | Трубопровод | |
| 60 | Э***9 | Проходник прямой | |
| 61 | Э***б | Трубопровод | |
| 62 | Э***б | Трубопровод | |
| 63 | Э***1 | Колодка |
