Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант) (2010). Гидрораспределитель
1
2
2
2
3
3
3
4
4
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
29
30
31

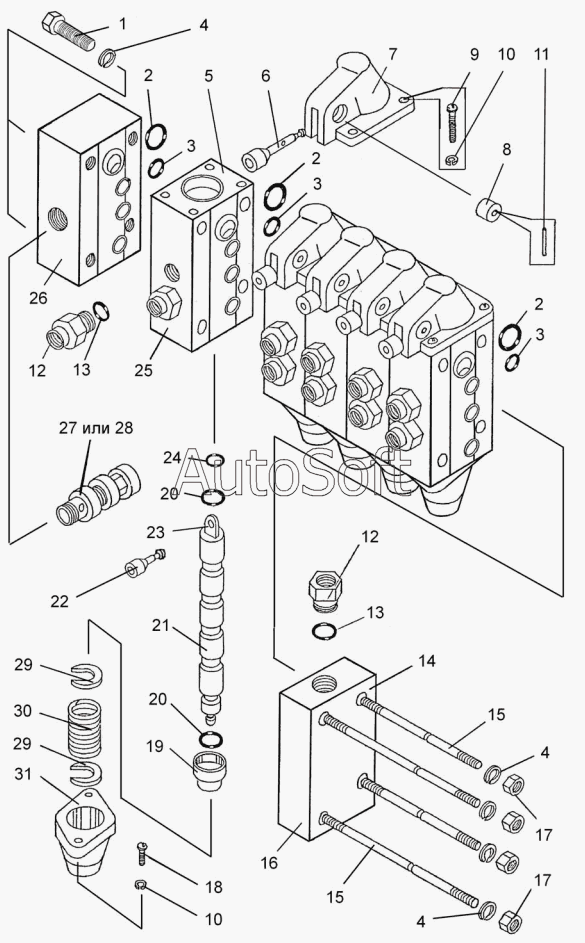

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Болт М12х45 | |
| 2 | 0***2 | Кольцо ГОСТ9833-73 (d1=3,6) | |
| 3 | 0***2 | Кольцо ГОСТ9833-73 (d=20,5) | |
| 4 | 1***9 | Шайба | |
| 5 | У***2 | Корпус рабочей секции | |
| 6 | У***2 | Рычаг | |
| 7 | У***2 | Крышка | |
| 8 | У***6 | Ось | |
| 9 | В***9 | Винт | |
| 10 | 6***9 | Шайба | |
| 11 | У***7 | Штифт | |
| 12 | У***2 | Пробка | |
| 13 | 0***2 | Кольцо | |
| 14 | У***2 | Секция напорная | |
| 15 | У***1 | Шпилька | |
| 16 | У***2 | Корпус | |
| 17 | М***9 | Гайка | |
| 18 | В***9 | Винт | |
| 19 | У***2 | Втулка | |
| 20 | 0***2 | Кольцо ГОСТ9833-73 (d=19,5) | |
| 21 | У***2 | Золотник | |
| 22 | У***2 | Рычаг | |
| 23 | У***2 | Ось | |
| 24 | 0***2 | Кольцо ГОСТ9833-73 (d=7,7) | |
| 25 | У***2 | Секция рабочая | |
| 26 | У***2 | Крышка | |
| 27 | 5***А | Гидроклапан предохранительный | |
| 28 | К***С | Гидроклапан предохранительный | |
| 29 | У***2 | Шайба | |
| 30 | У***2 | Пружина | |
| 31 | У***2 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
