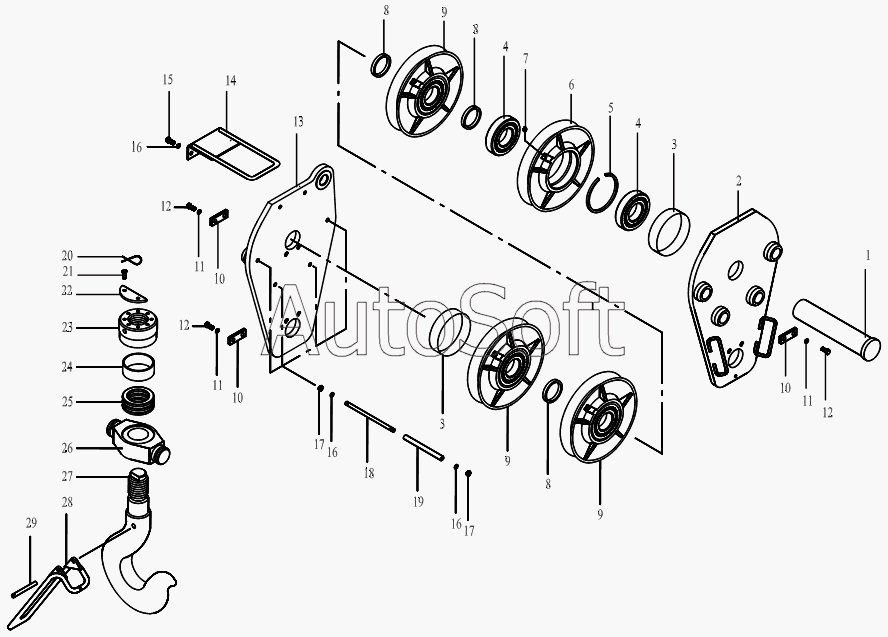

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант) (2010). Подвеска крюковая основная
1
2
3
3
4
4
5
6
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
14
15
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***3 | Ось | |
| 2 | К***1 | Щека | |
| 3 | К***1 | Втулка | |
| 4 | 6***4 | Подшипник ГОСТ7242-81 | |
| 5 | У***1 | Кольцо промежуточное | |
| 6 | У***3 | Блок | |
| 7 | М***1 | Масленка | |
| 8 | К***3 | Втулка | |
| 9 | У***3 | Блок | |
| 10 | У***3 | Оседержатель | |
| 11 | 1***9 | Шайба | |
| 12 | М***9 | Болт | |
| 13 | К***1 | Щека | |
| 14 | К***0 | Кронштейн | |
| 15 | М***9 | Болт | |
| 16 | 1***9 | Шайба | |
| 17 | M***9 | Гайка | |
| 18 | К***1 | Ось | |
| 19 | К***5 | Труба | |
| 20 | П***1 | Проволока | |
| 21 | 3***9 | Болт | |
| 22 | К***5 | Планка | |
| 23 | К***3 | Гайка | |
| 24 | К***4 | Кольцо | |
| 25 | 8***0 | Подшипник | |
| 26 | К***2 | Траверса | |
| 27 | К***1 | Крюк | |
| 28 | К***0 | Скоба | |
| 29 | К***6 | Штифт |
