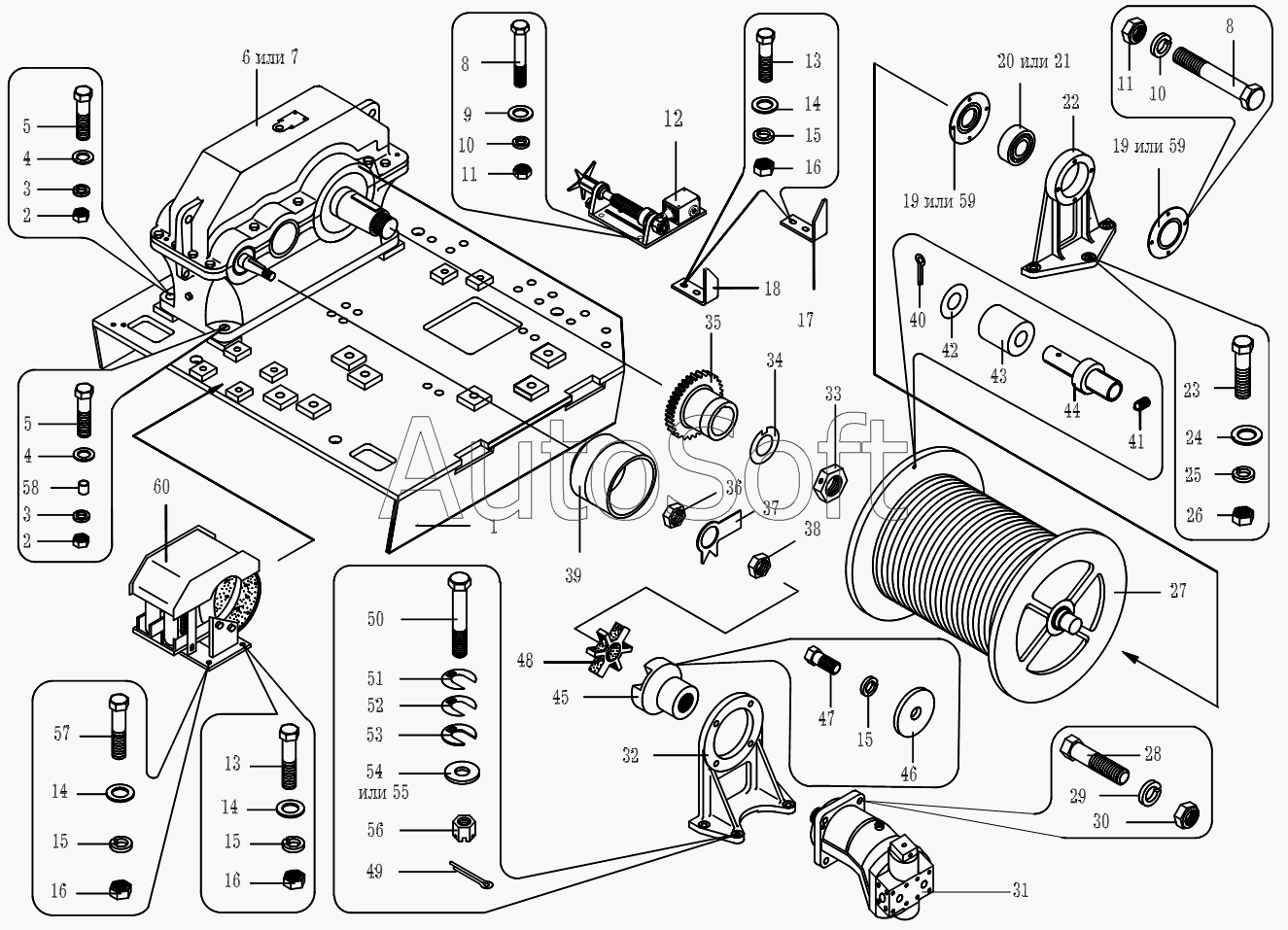

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант) (2010). Лебедка грузовая
1
2
2
3
3
4
4
5
5
6
7
8
8
9
10
10
11
11
12
13
13
14
14
14
15
15
15
15
16
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Плита | |
| 2 | M***9 | Гайка | |
| 3 | 2***9 | Шайба | |
| 4 | 2***9 | Шайба | |
| 5 | M***9 | Болт | |
| 6 | 1***1 | Редуктор | |
| 7 | К***0 | Редуктор | |
| 8 | M***9 | Болт | |
| 9 | К***1 | Шайба | |
| 10 | 8***9 | Шайба | |
| 11 | M***9 | Гайка | |
| 12 | К***0 | Ограничитель опускания крюка | |
| 13 | M***9 | Болт | |
| 14 | 1***9 | Шайба | |
| 15 | 1***9 | Шайба | |
| 16 | M***9 | Гайка | |
| 17 | К***1 | Кронштейн | |
| 18 | К***1 | Кронштейн | |
| 19 | К***6 | Крышка | |
| 20 | 3***0 | Подшипник ГОСТ5721-75 | |
| 21 | 1***Л | Подшипник ГОСТ5720-75 (d=120, D=215, B=42, r=3,5) | |
| 22 | К***2 | Кронштейн | |
| 23 | M***9 | Болт | |
| 24 | 2***9 | Шайба | |
| 25 | 2***9 | Шайба | |
| 26 | M***9 | Гайка | |
| 27 | К***0 | Барабан в сборе | |
| 28 | M***9 | Болт | |
| 29 | 1***9 | Шайба | |
| 30 | M***9 | Гайка | |
| 31 | 3***2 | Гидромотор | |
| 32 | К***7 | Кронштейн | |
| 33 | К***8 | Гайка | |
| 34 | К***9 | Шайба | |
| 35 | К***2 | Полумуфта зубчатая | |
| 36 | Г***а | Гайка | |
| 37 | M***9 | Шайба стопорная входного вала | |
| 38 | К***3 | Гайка | |
| 39 | К***3 | Шкив | |
| 40 | Ш***6 | Шплинт | |
| 41 | M***9 | Винт | |
| 42 | 8***9 | Шайба | |
| 43 | К***3 | Ролик | |
| 44 | К***2 | Палец | |
| 45 | К***1 | Полумуфта | |
| 46 | К***6 | Шайба | |
| 47 | M***9 | Болт | |
| 48 | К***3 | Звездочка | |
| 49 | К***2 | Шестерня | |
| 50 | К***1 | Болт | |
| 51 | К***3 | Прокладка | |
| 52 | К***1 | Прокладка | |
| 53 | К***2 | Прокладка | |
| 54 | К***1 | Шайба | |
| 55 | 1***9 | Шайба | |
| 56 | M***9 | Гайка | |
| 57 | M***9 | Болт | |
| 58 | К***1 | Втулка | |
| 59 | К***1 | Крышка | |
| 60 | К***1 | Тормоз |
