Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант) (2010). Гидроблок уравновешивания
34
24
25
26
26
27
27
27
28
29
30
31
32
33
23
35
36
37
37
38
38
38
39
40
41
42
43
44
12
2
3
4
5
6
7
8
8
9
9
10
11
1
1
13
14
14
15
15
16
17
17
18
19
20
21
21
22
22

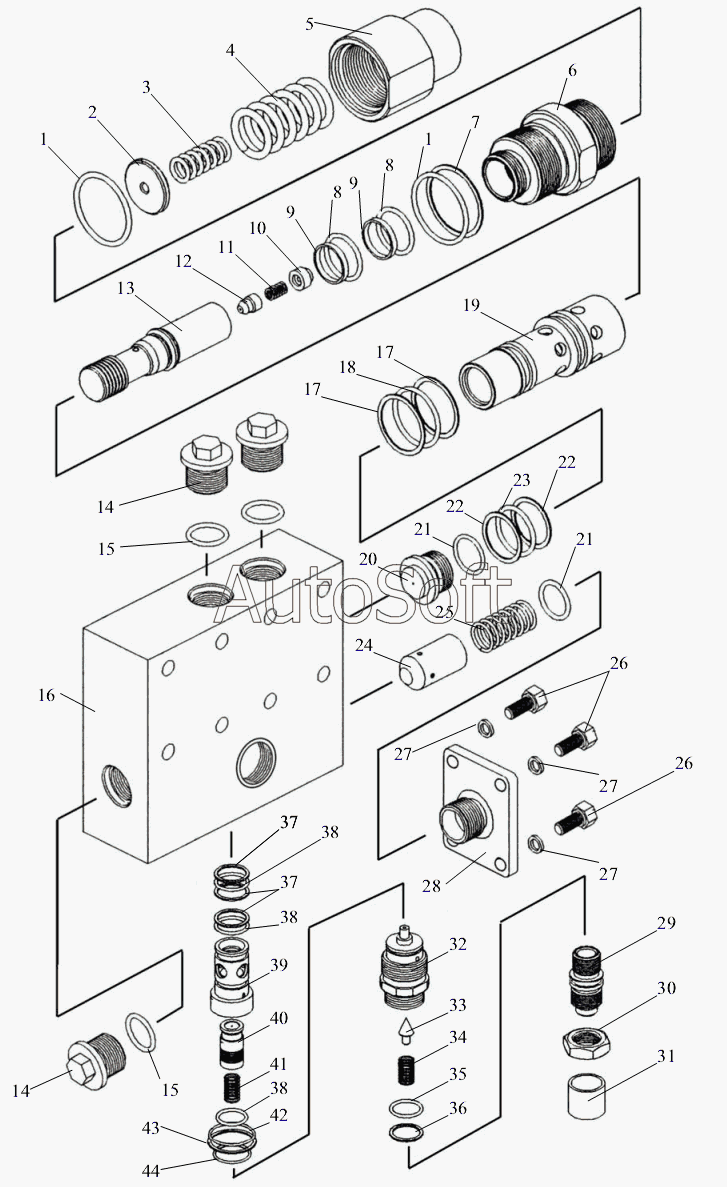

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Кольцо ГОСТ9833-73 (d=44,0) | |
| 2 | У***8 | Тарелка | |
| 3 | У***3 | Пружина | |
| 4 | У***2 | Пружина | |
| 5 | У***4 | Пробка | |
| 6 | У***9 | Проставка | |
| 7 | У***9 | Кольцо | |
| 8 | 0***2 | Кольцо | |
| 9 | У***1 | Кольцо | |
| 10 | У***7 | Упор | |
| 11 | У***1 | Пружина | |
| 12 | У***6 | Клапан | |
| 13 | У***4 | Золотник | |
| 14 | У***1 | Пробка | |
| 15 | 0***2 | Кольцо ГОСТ9833-73 (d=20,5) | |
| 16 | У***2 | Корпус | |
| 17 | У***8 | Кольцо | |
| 18 | 0***2 | Кольцо | |
| 19 | У***3 | Гильза | |
| 20 | У***2 | Втулка | |
| 21 | 0***2 | Кольцо | |
| 22 | У***7 | Кольцо | |
| 23 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 24 | У***3 | Клапан | |
| 25 | У***4 | Пружина | |
| 26 | M***9 | Болт | |
| 27 | 8***9 | Шайба | |
| 28 | У***2 | Фланец | |
| 29 | 5***8 | Винт регулировочный | |
| 30 | M***9 | Гайка | |
| 31 | 5***0 | Пробка | |
| 32 | 5***3 | Втулка | |
| 33 | 6***3 | Клапан | |
| 34 | 6***7 | Пружина | |
| 35 | 0***2 | Кольцо ГОСТ9833-73 (d=17,5) | |
| 36 | 5***7 | Кольцо защитное | |
| 37 | 5***6 | Кольцо защитное | |
| 38 | 0***2 | Кольцо | |
| 39 | 5***1 | Втулка клапана | |
| 40 | 5***2 | Клапан | |
| 41 | 5***9 | Пружина | |
| 42 | 0***2 | Кольцо | |
| 43 | 5***4 | Кольцо защитное | |
| 44 | 5***5 | Кольцо запорное |
