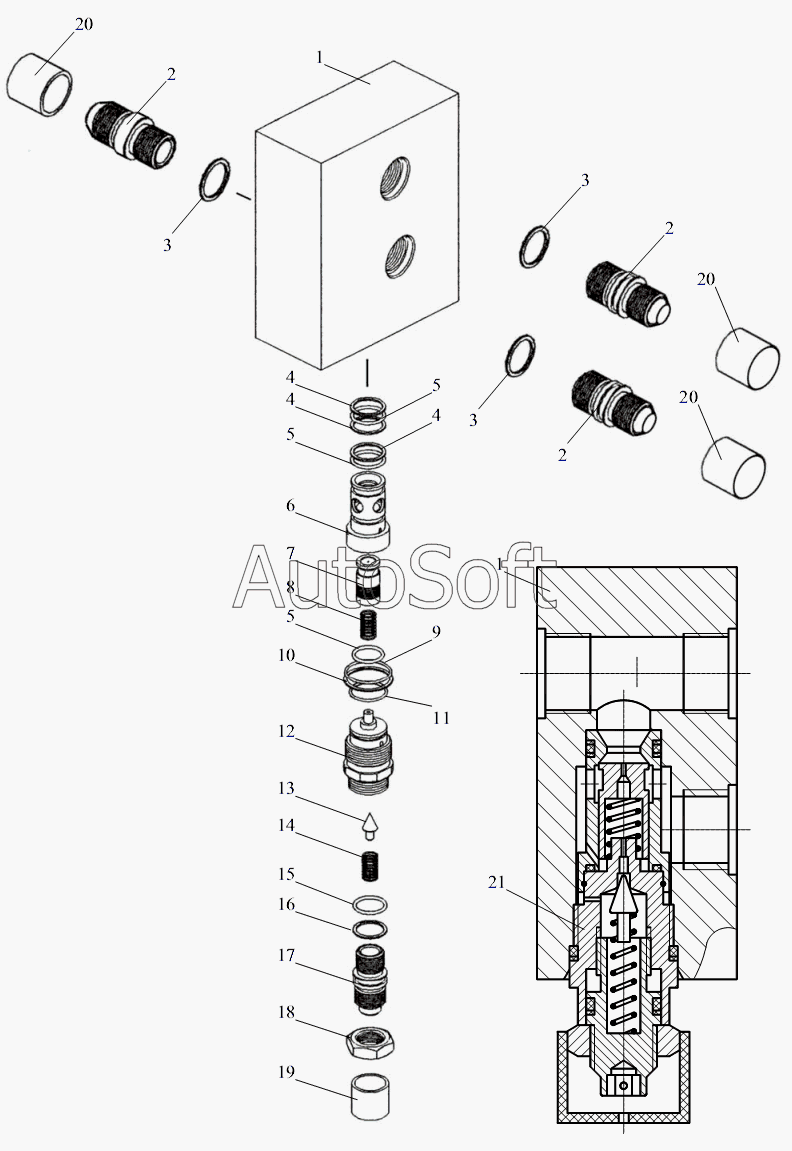

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант) (2010). Гидроклапан предохранительный
11
21
20
20
20
19
18
17
16
15
14
13
12
1
1
10
9
8
7
6
5
5
5
4
4
4
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Корпус | |
| 2 | К***8 | Штуцер | |
| 3 | 0***2 | Кольцо ГОСТ9833-73 (d=20,5) | |
| 4 | 5***6 | Кольцо защитное | |
| 5 | 0***2 | Кольцо | |
| 6 | 5***1 | Втулка клапана | |
| 7 | 5***2 | Клапан | |
| 8 | 5***9 | Пружина | |
| 9 | 0***2 | Кольцо | |
| 10 | 5***4 | Кольцо защитное | |
| 11 | 5***5 | Кольцо запорное | |
| 12 | 5***3 | Втулка | |
| 13 | 6***3 | Клапан | |
| 14 | 6***7 | Пружина | |
| 15 | 0***2 | Кольцо ГОСТ9833-73 (d=17,5) | |
| 16 | 5***7 | Кольцо защитное | |
| 17 | 5***8 | Винт регулировочный | |
| 18 | M***9 | Гайка | |
| 19 | 5***0 | Пробка | |
| 20 | У***1 | Заглушка | |
| 21 | К***С | Гидроклапан предохранительный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
