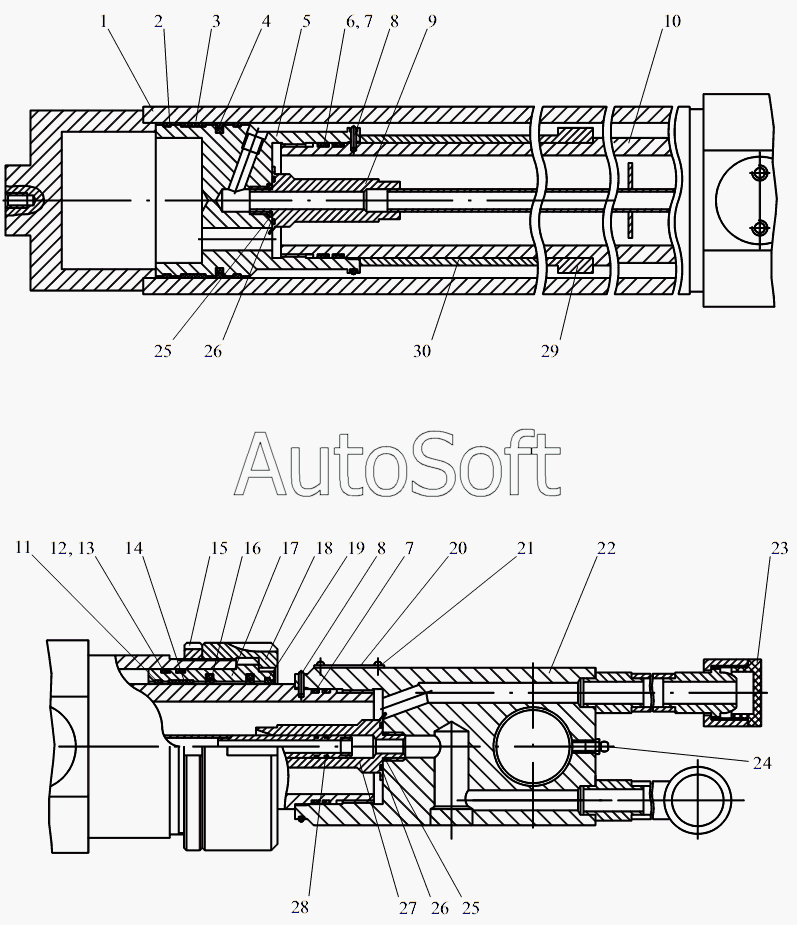

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант) (2010). Гидроцилиндр телескопирования
16
30
29
28
27
26
26
25
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***2 | Цилиндр | |
| 2 | К***1 | Вкладыш защитный | |
| 3 | У***2 | Кольцо опорное | |
| 4 | E***3 | Уплотнение комбинированное поршневое | |
| 5 | К***2 | Поршень | |
| 6 | К***2 | Шайба защитная | |
| 7 | 0***2 | Кольцо | |
| 8 | К***2 | Кольцо стопорное | |
| 9 | К***2 | Труба в сборе | |
| 10 | К***2 | Шток | |
| 11 | К***2 | Вкладыш защитный | |
| 12 | К***1 | Шайба защитная | |
| 13 | 1***2 | Кольцо | |
| 14 | У***3 | Кольцо опорное | |
| 15 | К***5 | Контргайка | |
| 16 | Е***3 | Уплотнение комбинированное | |
| 17 | К***2 | Втулка направляющая | |
| 18 | К***2 | Гайка | |
| 19 | Г***0 | Грязесъемник | |
| 20 | К***2 | Табличка | |
| 21 | З***р | Заклепка | |
| 22 | К***2 | Проушина в сборе | |
| 23 | К***5 | Заглушка | |
| 24 | М***р | Масленка | |
| 25 | 0***2 | Кольцо ГОСТ9833-73 (d=17,5) | |
| 26 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 27 | К***2 | Штуцер | |
| 28 | 0***2 | Кольцо ГОСТ9833-73 (d1=3,6) | |
| 29 | К***2 | Проставка | |
| 30 | К***2 | Проставка |
