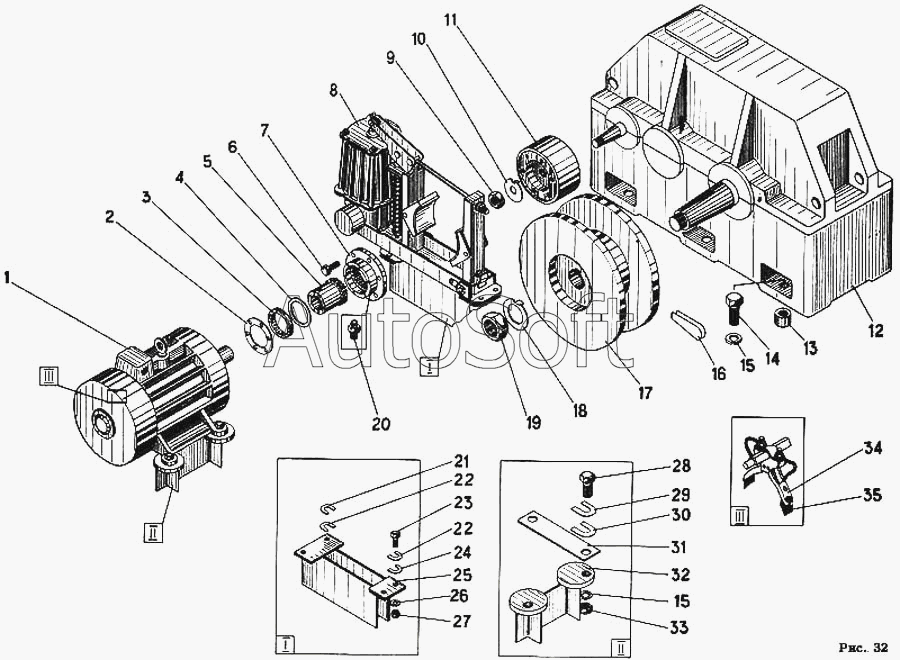

Каталог запасных частей к технике: Автокран КС-4562. Лебедка вспомогательного подъема
27
19
20
21
22
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***ь | Электродвигатель | |
| 2 | 4***0 | Крышка | |
| 3 | 2***2 | Кольцо | |
| 4 | 4***9 | Полукольцо | |
| 5 | 4***4 | Втулка зубчатая | |
| 6 | 7***0 | Болт | |
| 7 | 4***5 | Полумуфта ведущая | |
| 8 | Т***0 | Тормоз | |
| 9 | Д***а | Гайка | |
| 10 | Д***а | Гайка | |
| 11 | 4***2 | Шкив тормозной | |
| 12 | Ц***2 | Редуктор | |
| 13 | 4***0 | Платик | |
| 14 | 7***0 | Болт | |
| 15 | 6***0 | Шайба | |
| 16 | 4***3 | Клин | |
| 17 | 4***1 | Барабан | |
| 18 | Д***а | Гайка | |
| 19 | Д***а | Гайка | |
| 20 | 1***2 | Масленка | |
| 21 | 1***Б | Прокладка | |
| 22 | 1***Б | Прокладка | |
| 23 | 7***0 | Болт | |
| 24 | 1***Б | Прокладка | |
| 25 | 4***0 | Подставка тормоза | |
| 26 | 6***6 | Шайба | |
| 27 | 5***6 | Гайка | |
| 28 | 7***0 | Болт | |
| 29 | 1***А | Прокладка | |
| 30 | 1***6 | Прокладка | |
| 31 | 4***6 | Пластина | |
| 32 | 4***0 | Подставка электродвигателя | |
| 33 | 5***0 | Гайка | |
| 34 | 5***2 | Щеткодержатель | |
| 35 | 8***2 | Щетка М1 |
