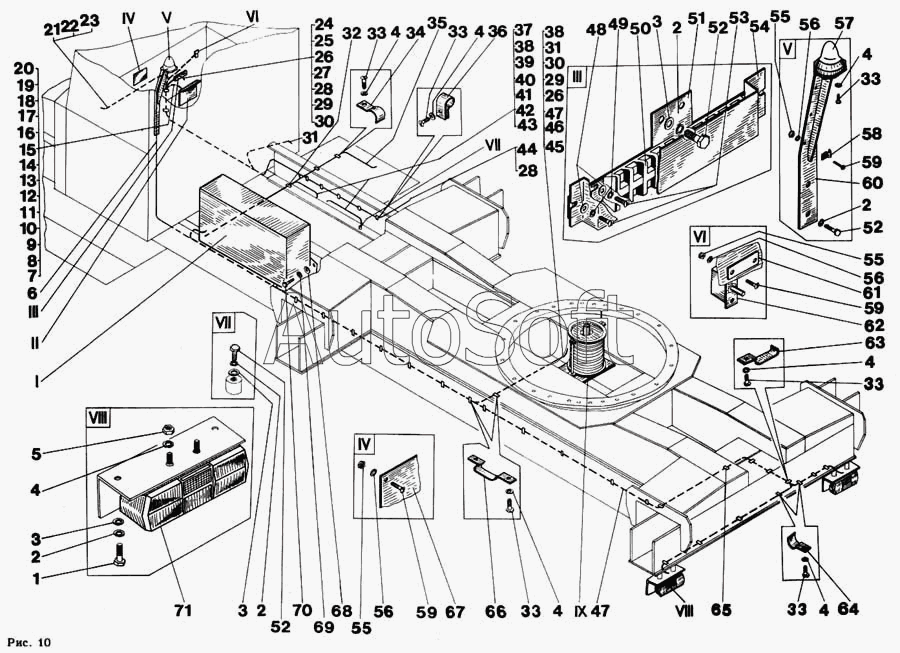

Каталог запасных частей к технике: Автокран КС-4562. Установка электроаппаратуры и кабельная разводка по шасси и неповоротной раме
46
54
53
52
52
52
51
50
49
48
47
47
55
55
55
45
44
43
42
41
40
39
38
38
64
71
70
69
68
67
66
65
37
63
62
61
60
59
59
59
58
57
56
56
56
10
18
17
16
15
14
13
12
11
19
9
8
7
6
5
4
4
4
4
4
4
4
3
3
3
2
2
2
2
28
28
36
35
34
33
33
33
33
33
33
32
31
31
30
30
29
29
1
27
26
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Болт | |
| 2 | 6***8 | Шайба | |
| 3 | 1***8 | Шайба | |
| 4 | 6***6 | Шайба | |
| 5 | 5***6 | Гайка | |
| 6 | П***м | Провод № 128 | |
| 7 | П***м | Провод № N | |
| 8 | П***м | Провод № 130 | |
| 9 | П***м | Провод № 69 | |
| 10 | П***м | Провод № А3 | |
| 11 | П***м | Провод № А3 | |
| 12 | П***м | Провод № 68 | |
| 13 | П***м | Провод № 130 | |
| 14 | П***м | Провод № 70 | |
| 15 | П***м | Провод № А3 | |
| 16 | П***м | Провод № А3 | |
| 17 | П***м | Провод № 69 | |
| 18 | П***м | Провод № 69 | |
| 19 | П***м | Провод № А3 | |
| 20 | П***м | Провод № 69 | |
| 21 | П***м | Провод № 70 | |
| 22 | П***м | Провод № 70 | |
| 23 | П***м | Провод № 70 | |
| 24 | П***м | Провод № 120 | |
| 25 | П***м | Провод № А3 | |
| 26 | П***м | Провод № 110 | |
| 27 | П***м | Провод № 74 | |
| 28 | П***м | Провод № 130 | |
| 29 | П***м | Провод № 110 | |
| 30 | П***м | Провод № 110 | |
| 31 | П***м | Провод № 79 | |
| 32 | 4***7 | Полоса | |
| 33 | 1***0 | Винт | |
| 34 | 4***1 | Скоба | |
| 35 | К***м | Кабель № 104 | |
| 36 | 4***4 | Скоба | |
| 37 | П***м | Провод № 76 | |
| 38 | П***м | Провод № 0 | |
| 39 | К***м | Кабель № 1 | |
| 40 | К***м | Кабель № 59 | |
| 41 | К***м | Кабель № 79 | |
| 42 | К***м | Кабель № 79 | |
| 43 | К***м | Кабель № 83 | |
| 44 | П***м | Провод № N | |
| 45 | К***м | Кабель № 6 | |
| 46 | П***м | Провод № 74 | |
| 47 | П***м | Провод № 83 | |
| 48 | 1***5 | Шайба | |
| 49 | 6***5 | Шайба | |
| 50 | В***0 | Зажим наборный | |
| 51 | 4***0 | Панель | |
| 52 | 7***6 | Болт | |
| 53 | 1***0 | Винт | |
| 54 | 4***2 | Крышка | |
| 55 | 5***4 | Гайка | |
| 56 | 6***4 | Шайба | |
| 57 | С***2 | Сигнальный маяк | |
| 58 | 4***5 | Скоба | |
| 59 | 1***0 | Винт | |
| 60 | 4***0 | Кронштейн | |
| 61 | 4***2 | Табличка | |
| 62 | 4***0 | Выключатель | |
| 63 | 4***8 | Скоба | |
| 64 | 4***0 | Скоба | |
| 65 | 1***0 | Бирка | |
| 66 | 1***0 | Скоба | |
| 67 | 1***4 | Табличка | |
| 68 | 1***0 | Шайба | |
| 69 | 6***0 | Шайба | |
| 70 | 7***0 | Болт | |
| 71 | Ф***Г | Фонарь | |
| 72 | 1***6 | Винт |
