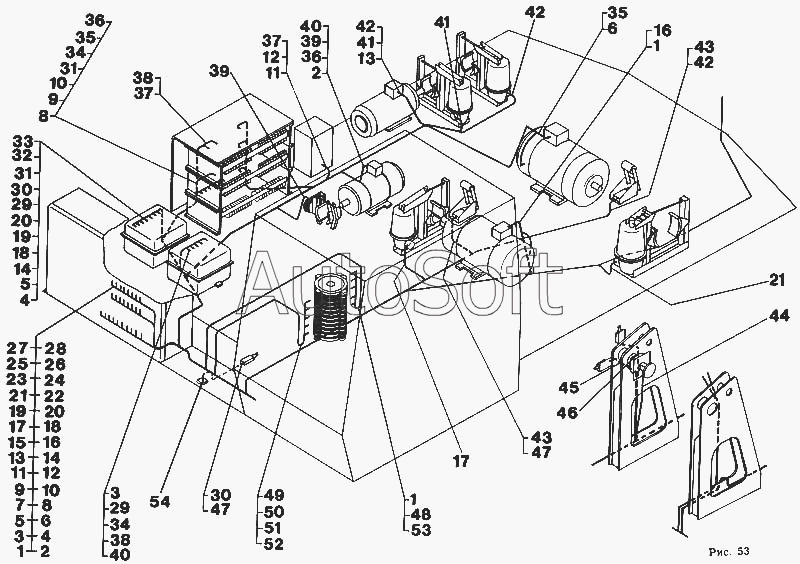

Каталог запасных частей к технике: Автокран КС-4562. Кабельная разводка по поворотной раме
1
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
42
43
43
44
45
46
47
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***м | Кабель № 7 | |
| 2 | К***м | Кабель № 10 | |
| 3 | К***м | Кабель № 11 | |
| 4 | К***м | Кабель № 12 | |
| 5 | К***м | Кабель № 12 | |
| 6 | К***м | Кабель № 25 | |
| 7 | К***м | Кабель № 30 | |
| 8 | К***м | Кабель № 31 | |
| 9 | К***м | Кабель № 32 | |
| 10 | К***м | Кабель № 33 | |
| 11 | К***м | Кабель № 38 | |
| 12 | К***м | Кабель № 38 | |
| 13 | К***м | Кабель № 40 | |
| 14 | К***м | Кабель № 49 | |
| 15 | К***м | Кабель № 30 | |
| 16 | К***м | Кабель № 30 | |
| 17 | К***м | Кабель № 30 | |
| 18 | К***м | Кабель № 7 | |
| 19 | К***м | Кабель № 63 | |
| 20 | К***м | Кабель № 64 | |
| 21 | К***м | Кабель № 110 | |
| 22 | П***м | Провод № 1, 31, 47, 49, N | |
| 23 | П***м | Провод № 2, 30, 34, 35 | |
| 24 | П***м | Провод № 3 | |
| 25 | П***м | Провод № 4 | |
| 26 | П***м | Провод № 6 | |
| 27 | П***м | Провод № 3 | |
| 28 | П***м | Провод № 27, В4, С4 | |
| 29 | К***м | Кабель № 14 | |
| 30 | П***м | Провод | |
| 31 | П***м | Провод № Р1, Р2, РЗ, Р4, Р5, Р6 | |
| 32 | П***м | Провод № 9 | |
| 33 | П***м | Провод № 13 | |
| 34 | К***м | Кабель № 20 | |
| 35 | К***м | Кабель № 22 | |
| 36 | К***м | Кабель № 23 | |
| 37 | К***м | Кабель № 67 | |
| 38 | К***м | Кабель № 20 | |
| 39 | К***м | Кабель № 35 | |
| 40 | К***м | Кабель № 17 | |
| 41 | К***м | Кабель № 36 | |
| 42 | К***м | Кабель № 95 | |
| 43 | П***м | Провод № 13 | |
| 44 | К***м | Кабель № 57 | |
| 45 | К***м | Кабель № 34 | |
| 46 | К***м | Кабель № 34 | |
| 47 | П***м | Провод | |
| 48 | К***м | Кабель № 7 | |
| 49 | К***м | Кабель № 58 | |
| 50 | П***м | Провод № 58, 59 | |
| 51 | П***м | Провод № 60 | |
| 52 | П***м | Провод № 60 | |
| 53 | П***м | Провод № 81 |
