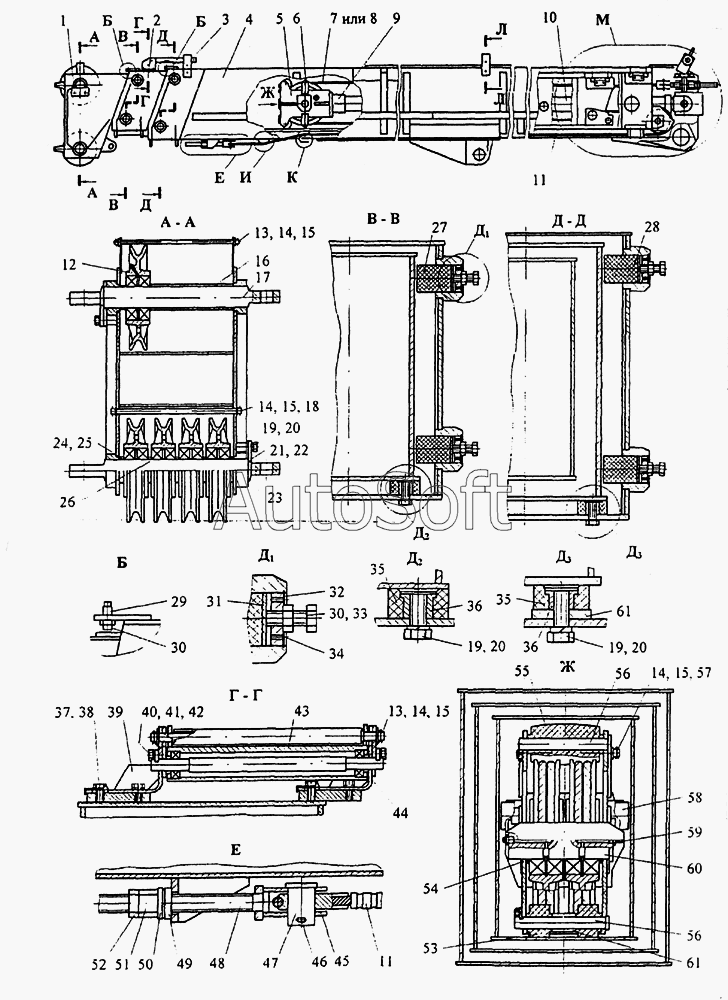

Каталог запасных частей к технике: Автокран КС-45717К-1. Стрела телескопическая
47
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
61
16
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
14
14
15
15
15
15
1
17
18
19
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Секция верхняя | |
| 2 | К***1 | Секция средняя | |
| 3 | К***0 | Ограничитель | |
| 4 | К***1 | Основание стрелы | |
| 5 | К***0 | Блок | |
| 6 | К***0 | Кронштейн | |
| 7 | K***0 | Канат | |
| 8 | К***1 | Канат | |
| 9 | К***1 | Гидроцилиндр | |
| 10 | К***0 | Гидрооборудование стрелы | |
| 11 | К***1 | Канат | |
| 12 | У***3 | Блок | |
| 13 | К***2 | Ось | |
| 14 | 1***8 | Шайба | |
| 15 | 4***9 | Шплинт | |
| 16 | К***1 | Втулка | |
| 17 | К***2 | Ось | |
| 18 | K***3 | Ось | |
| 19 | М***0 | Болт | |
| 20 | 1***0 | Шайба | |
| 21 | К***4 | Планка | |
| 22 | К***1 | Планка | |
| 23 | К***6 | Оседержатель | |
| 24 | К***3 | Втулка | |
| 25 | К***2 | Втулка | |
| 26 | К***3 | Втулка | |
| 27 | К***1 | Упор | |
| 28 | К***1 | Упор | |
| 29 | К***6 | Винт | |
| 30 | М***0 | Гайка | |
| 31 | К***1 | Лист | |
| 32 | В***6 | Кольцо | |
| 33 | M***0 | Болт | |
| 34 | К***1 | Шайба | |
| 35 | К***1 | Накладка | |
| 36 | К***1 | Гайка | |
| 37 | M***0 | Болт | |
| 38 | К***1 | Планка | |
| 39 | К***0 | Кронштейн | |
| 40 | К***9 | Планка | |
| 41 | M***0 | Болт | |
| 42 | 1***0 | Шайба | |
| 43 | К***0 | Ролик | |
| 44 | К***8 | Втулка | |
| 45 | К***0 | Кронштейн | |
| 46 | 8***9 | Шплинт | |
| 47 | К***9 | Ось | |
| 48 | К***1 | Тяга | |
| 49 | К***7 | Прокладка | |
| 50 | К***7 | Шайба | |
| 51 | К***9 | Гайка | |
| 52 | М***0 | Гайка | |
| 53 | К***9 | Ролик | |
| 54 | К***7 | Прокладка | |
| 55 | K***1 | Ролик | |
| 56 | К***2 | Ось | |
| 57 | К***1 | Ось | |
| 58 | К***9 | Упор | |
| 59 | 1***4 | Масленка | |
| 60 | К***4 | Ось | |
| 61 | К***2 | Втулка |
