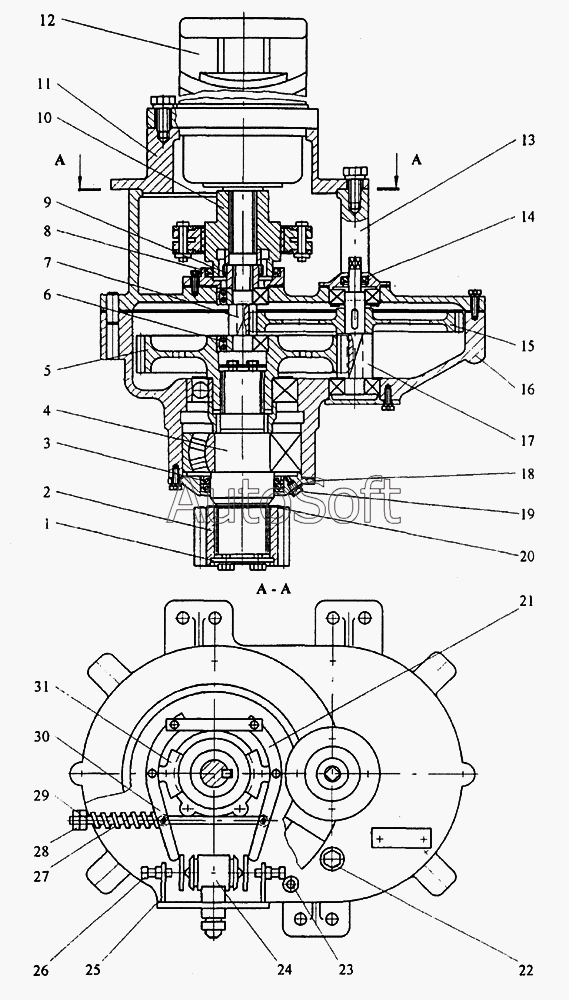

Каталог запасных частей к технике: Автокран КС-45717К-1. Механизм поворота
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***1 | Шайба упорная | |
| 2 | К***1 | Шестерня | |
| 3 | 1***9 | Манжета | |
| 4 | К***3 | Вал | |
| 5 | К***3 | Колесо зубчатое | |
| 6 | 1***0 | Подшипник | |
| 7 | К***1 | Вал-шестерня | |
| 8 | 1***9 | Манжета | |
| 9 | К***4 | Полумуфта | |
| 10 | К***1 | Шкив тормозной | |
| 11 | К***2 | Фланец | |
| 12 | 3***0 | Гидромотор | |
| 13 | К***1 | Верхняя часть корпуса | |
| 14 | 3***4 | Манжета | |
| 15 | К***3 | Колесо зубчатое | |
| 16 | К***2 | Нижняя часть корпуса | |
| 17 | К***3 | Вал-шестерня | |
| 18 | К***1 | Крышка | |
| 19 | К***2 | Пробка | |
| 20 | К***4 | Шайба регулировочная | |
| 21 | К***1 | Рычаг | |
| 22 | К***4 | Пробка | |
| 23 | К***3 | Указатель уровня масла | |
| 24 | К***0 | Размыкатель тормоза | |
| 25 | К***0 | Кронштейн | |
| 26 | M***0 | Болт | |
| 27 | К***7 | Пружина | |
| 28 | М***0 | Гайка | |
| 29 | К***0 | Тяга | |
| 30 | К***6 | Траверса | |
| 31 | К***0 | Колодка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
