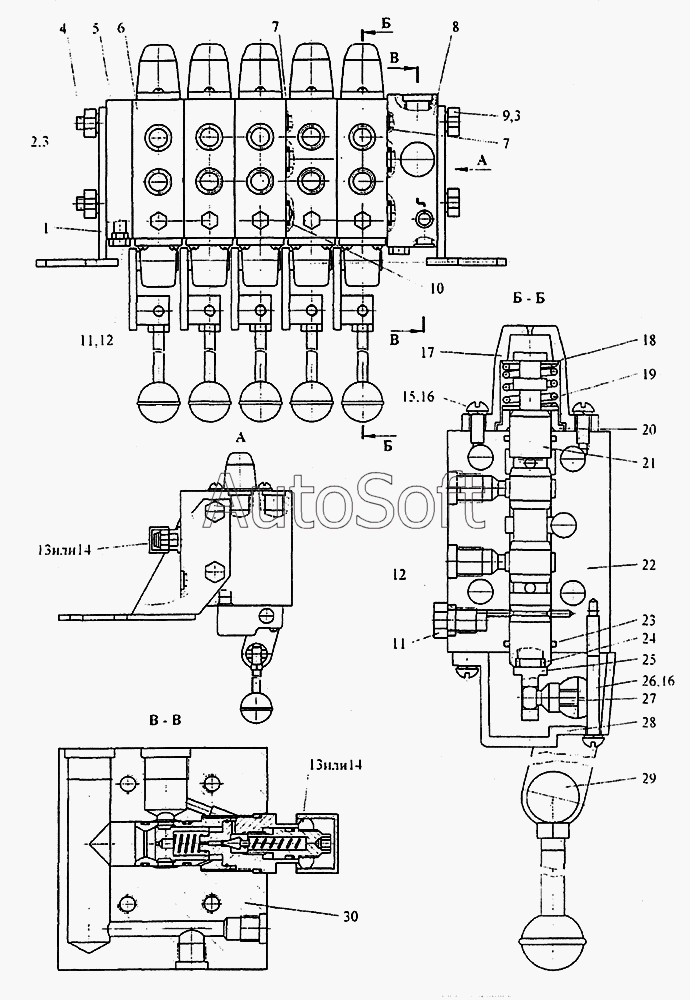

Каталог запасных частей к технике: Автокран КС-45717К-1. Гидрораспределитель
1
2
3
3
4
5
6
7
7
8
9
10
11
11
12
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***2 | Кронштейн | |
| 2 | М***0 | Гайка | |
| 3 | 1***0 | Шайба | |
| 4 | У***1 | Шпилька | |
| 5 | У***2 | Крышка | |
| 6 | У***2 | Секция рабочая | |
| 7 | 0***3 | Кольцо | |
| 8 | У***2 | Секция напорная | |
| 9 | M***0 | Болт | |
| 10 | 0***3 | Кольцо | |
| 11 | У***2 | Пробка | |
| 12 | 0***3 | Кольцо | |
| 13 | 5***А | Гидроклапан предохранительный | |
| 14 | К***С | Гидроклапан предохранительный | |
| 15 | В***0 | Винт | |
| 16 | 6***0 | Шайба | |
| 17 | У***2 | Крышка | |
| 18 | У***2 | Шайба | |
| 19 | У***2 | Пружина | |
| 20 | У***2 | Втулка | |
| 21 | У***2 | Золотник | |
| 22 | У***2 | Корпус рабочей секции | |
| 23 | 0***3 | Кольцо | |
| 24 | 0***3 | Кольцо | |
| 25 | У***2 | Ось | |
| 26 | B***0 | Винт | |
| 27 | У***2 | Рычаг | |
| 28 | У***2 | Крышка | |
| 29 | У***2 | Рычаг | |
| 30 | У***2 | Корпус |
