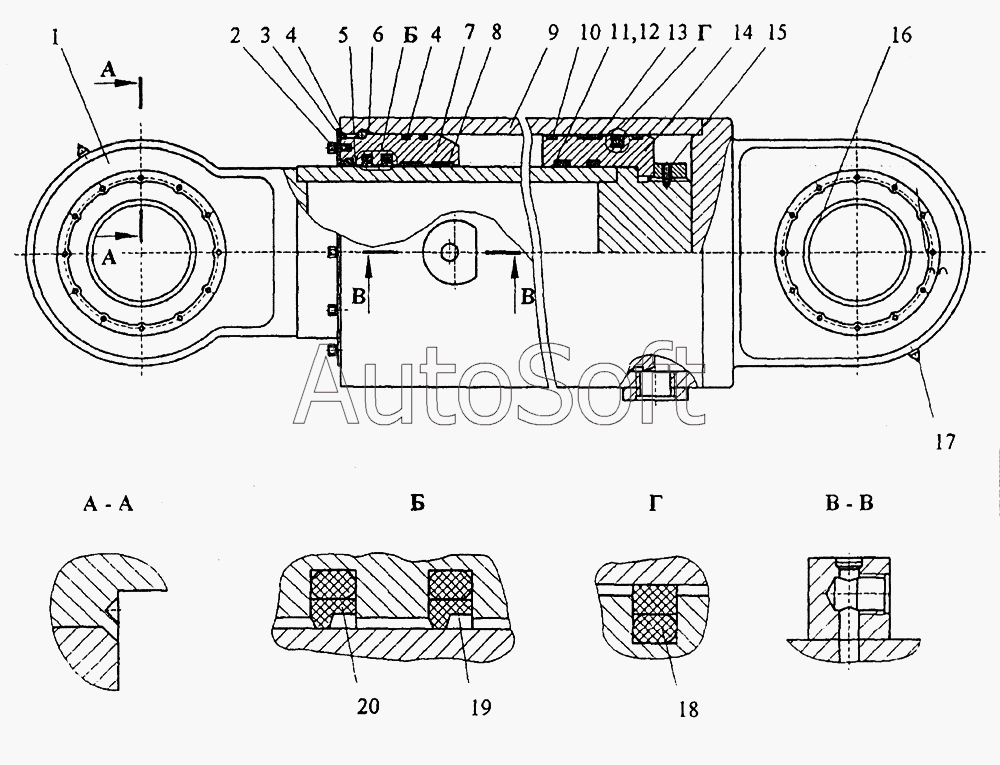

Каталог запасных частей к технике: Автокран КС-45717К-1. Гидроцилиндр
11
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Шток | |
| 2 | M***0 | Болт | |
| 3 | К***0 | Шайба | |
| 4 | 2***3 | Кольцо | |
| 5 | 2***1 | Грязесъемник | |
| 6 | К***3 | Кольцо | |
| 7 | К***6 | Втулка направляющая | |
| 8 | К***9 | Вкладыш опорный | |
| 9 | К***0 | Корпус | |
| 10 | К***5 | Вкладыш защитный | |
| 11 | 1***3 | Кольцо | |
| 12 | К***4 | Шайба защитная | |
| 13 | К***1 | Вкладыш опорный | |
| 14 | К***7 | Поршень | |
| 15 | К***2 | Винт | |
| 16 | Ш***8 | Подшипник | |
| 17 | 1***4 | Масленка | |
| 18 | O***9 | Уплотнение поршневое комбинированное | |
| 19 | S***R | Уплотнение штоковое комбинированное (темного цвета) | |
| 20 | S***R | Уплотнение штоковое комбинированное (светлого цвета) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
