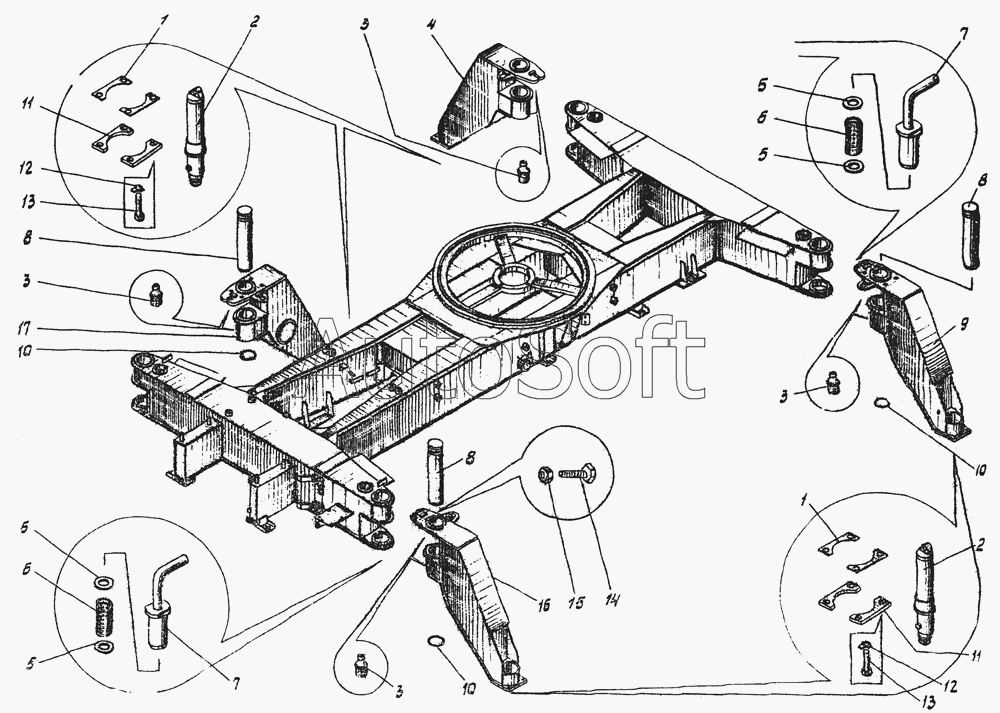

Каталог запасных частей к технике: Автокран КС-3576 (2002). Установка выносных опор КС-3576.31.000
КС-3576.31.000
17
16
9
4
7
7
8
8
8
10
10
10
6
6
11
11
1
1
2
2
14
13
13
15
5
5
5
5
12
12
3
3
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.31.000 | К***0 | Установка выносных опор | |
| 1 | К***5 | Прокладка | |
| 2 | П***0 | Гидроцилиндр | |
| 3 | Г***4 | Масленка 1.2.Ц6Хр | |
| 4 | K***0 | Опора | |
| 5 | Г***8 | Шайба 4 | |
| 6 | K***3 | Пружина | |
| 7 | K***0 | Фиксатор в сборе | |
| 8 | K***1 | Шкворень | |
| 9 | К***0 | Опора | |
| 10 | K***2 | Кольцо | |
| 11 | K***4 | Ригель | |
| 12 | Г***4 | Шайба 16.01.019 | |
| 13 | Г***0 | Болт М12х45 | |
| 14 | Г***0 | Болт М12х45 | |
| 15 | Г***0 | Гайка M12 | |
| 16 | К***0 | Опора | |
| 17 | K***0 | Опора |
