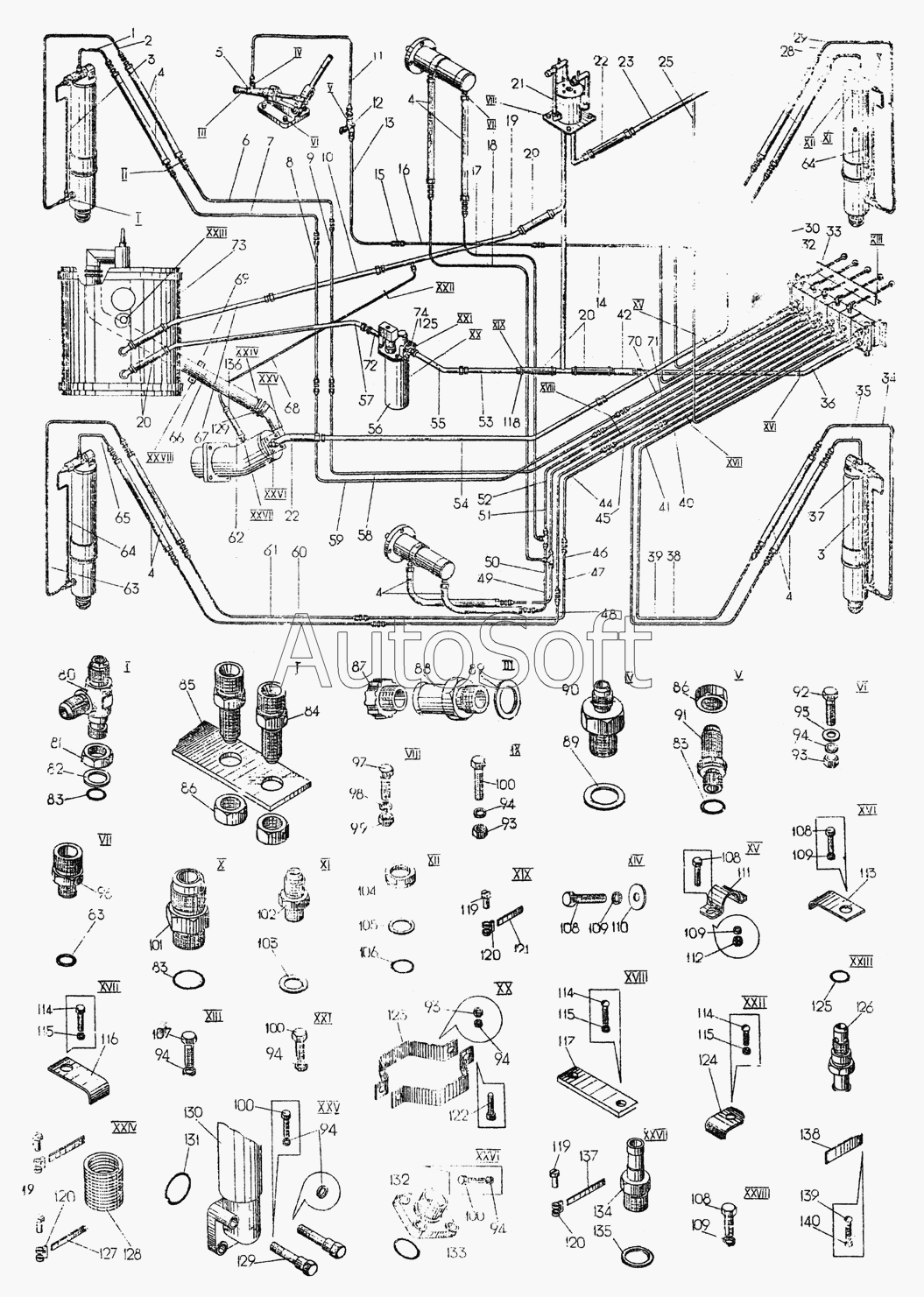

Каталог запасных частей к технике: Автокран КС-3576 (2002). Гидрооборудование неповоротной части КС-3576.83.000
КС-3576.83.000
57
55
10
67
53
19
19
30
23
54
36
11
13
10
35
3
3
34
1
2
64
64
63
65
28
29
6
7
58
59
71
70
61
60
47
48
41
44
45
40
39
38
25
52
51
17
49
18
50
9
8
14
68
130
72
32
73
74
12
5
136
118
129
129
37
21
42
33
62
66
69
117
96
90
138
120
120
120
85
123
110
105
15
103
81
82
129
128
88
84
116
86
86
80
104
91
134
113
101
102
20
20
20
89
89
132
135
87
119
119
137
121
127
126
46
111
108
108
108
108
107
100
100
100
100
92
122
97
139
114
114
114
112
93
93
93
99
140
115
115
115
109
109
109
109
94
94
94
94
94
94
94
98
95
83
83
83
83
125
125
106
133
131
125
124
4
4
4
4
4
22
22
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.83.000 | К***0 | Гидрооборудование неповоротной части | |
| 1 | К***6 | Труба в сборе | |
| 2 | К***7 | Труба в сборе | |
| 3 | К***4 | Труба в сборе | |
| 4 | Т***0 | РВД12х21,0x650У | |
| 5 | K***0 | Насос ручной | |
| 6 | К***3 | Труба в сборе | |
| 7 | К***4 | Труба в сборе | |
| 8 | К***9 | Труба в сборе | |
| 9 | К***8 | Труба в сборе | |
| 10 | К***1 | Труба в сборе | |
| 10 | К***2 | Труба в сборе | |
| 11 | К***0 | Труба в сборе | |
| 12 | К***1 | Вентиль | |
| 13 | К***1 | Труба в сборе | |
| 14 | К***0 | Труба в сборе | |
| 15 | К***3 | Штуцер | |
| 17 | К***4 | Труба в сборе | |
| 18 | К***6 | Труба в сборе | |
| 19 | К***0 | Труба в сборе | |
| 20 | К***5 | Рукав | |
| 21 | К***2 | Соединение вращающееся | |
| 22 | Т***5 | РВД25-25-580-4-У | |
| 23 | К***0 | Труба в сборе | |
| 24 | К***9 | Труба в сборе | |
| 25 | К***1 | Труба в сборе | |
| 26 | У***0 | Кран двухходовой | |
| 27 | К***0 | Труба в сборе | |
| 28 | К***1 | Труба в сборе | |
| 29 | К***2 | Труба в сборе | |
| 30 | К***0 | Труба в сборе | |
| 31 | К***1 | Труба в сборе | |
| 32 | К***0 | Гидрораспределитель | |
| 33 | К***1 | Уголок | |
| 34 | К***5 | Труба в сборе | |
| 35 | К***3 | Труба в сборе | |
| 36 | К***0 | Труба в сборе | |
| 37 | К***0 | Гидрозамок односторонний | |
| 38 | К***8 | Труба в сборе | |
| 39 | К***7 | Труба в сборе | |
| 40 | К***6 | Труба в сборе | |
| 41 | K***3 | Труба в сборе | |
| 42 | К***0 | Клапан обратный | |
| 44 | К***4 | Труба в сборе | |
| 45 | К***5 | Труба в сборе | |
| 46 | К***9 | Тройник | |
| 47 | К***1 | Труба в сборе | |
| 48 | К***2 | Труба в сборе | |
| 49 | K***5 | Труба в сборе | |
| 50 | К***7 | Труба в сборе | |
| 51 | К***3 | Труба в сборе | |
| 52 | К***2 | Труба в сборе | |
| 53 | К***1 | Труба в сборе | |
| 54 | К***0 | Труба в сборе | |
| 55 | К***0 | Труба в сборе | |
| 56 | У***0 | Фильтр линейный | |
| 57 | К***0 | Труба в сборе | |
| 58 | K***5 | Труба в сборе | |
| 59 | K***6 | Труба в сборе | |
| 60 | K***0 | Труба в сборе | |
| 61 | К***9 | Труба в сборе | |
| 62 | К***2 | Рукав | |
| 63 | К***9 | Труба в сборе | |
| 64 | К***8 | Труба в сборе | |
| 65 | К***0 | Труба в сборе | |
| 66 | К***4 | Рукав | |
| 67 | К***0 | Труба в сборе | |
| 68 | К***0 | Труба в сборе | |
| 69 | К***1 | Скоба | |
| 70 | К***8 | Труба в сборе | |
| 71 | К***7 | Труба в сборе | |
| 72 | К***0 | Труба в сборе | |
| 73 | К***0 | Установка гидробака | |
| 74 | K***1 | Фланец | |
| 80 | К***9 | Тройник | |
| 81 | К***8 | Гайка | |
| 82 | К***9 | Шайба | |
| 83 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 84 | К***6 | Штуцер | |
| 85 | K***5 | Кронштейн | |
| 86 | К***8 | Гайка | |
| 87 | К***6 | Заглушка | |
| 88 | K***4 | Штуцер | |
| 89 | К***8 | Шайба | |
| 90 | К***7 | Штуцер | |
| 91 | К***3 | Штуцер | |
| 92 | Г***0 | Болт М12х45 | |
| 93 | Г***0 | Гайка M12 | |
| 94 | Г***0 | Шайба 4.65Г | |
| 95 | Г***8 | Шайба 4 | |
| 96 | K***1 | Штуцер | |
| 97 | Г***0 | Болт М12х45 | |
| 98 | Г***0 | Шайба 4.65Г | |
| 99 | Г***0 | Гайка M12 | |
| 100 | Г***0 | Болт М12х45 | |
| 101 | К***7 | Штуцер | |
| 102 | К***2 | Штуцер | |
| 103 | К***4 | Шайба | |
| 104 | K***1 | Гайка | |
| 105 | K***2 | Шайба | |
| 106 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 107 | Г***0 | Болт М12х45 | |
| 108 | Г***0 | Болт М12х45 | |
| 109 | Г***0 | Шайба 4.65Г | |
| 110 | K***1 | Шайба | |
| 111 | У***4 | Скоба | |
| 112 | Г***0 | Гайка M12 | |
| 113 | К***6 | Скоба | |
| 114 | Г***0 | Винт B1 М4-8gх10 | |
| 115 | Г***0 | Шайба 4.65Г | |
| 116 | К***7 | Скоба | |
| 117 | K***1 | Планка | |
| 118 | K***1 | Хомут | |
| 119 | K***1 | Ось | |
| 120 | К***2 | Пряжка | |
| 121 | К***1 | Лента | |
| 122 | Г***0 | Болт М12х45 | |
| 123 | K***1 | Хомут | |
| 124 | С***4 | Скоба 3CK-4.03.016 | |
| 125 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 125 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 126 | К***4 | Клапан | |
| 127 | K***2 | Лента | |
| 128 | K***3 | Спираль | |
| 129 | K***1 | Болт | |
| 129 | К***2 | Хомут | |
| 130 | К***0 | Угольник | |
| 131 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 132 | К***2 | Фланец | |
| 133 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 134 | К***5 | Штуцер | |
| 135 | К***3 | Шайба | |
| 136 | K***0 | Хомут | |
| 137 | К***2 | Лента | |
| 138 | К***2 | Табличка | |
| 139 | Г***0 | Винт B1 М4-8gх10 | |
| 140 | Г***0 | Шайба 4.65Г |
