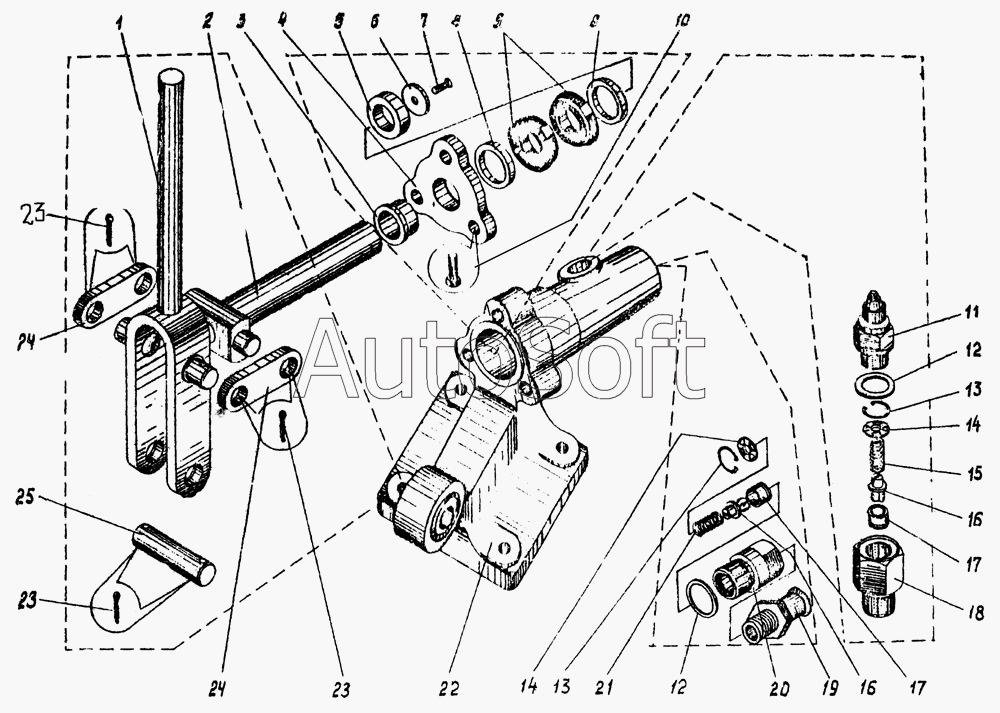

Каталог запасных частей к технике: Автокран КС-3576 (2002). Насос ручной КС-3572.83.710
18
9
23
23
23
7
10
19
12
12
13
13
14
14
15
16
16
17
17
24
24
КС-3572.83.710
21
20
6
2
11
3
5
8
8
4
25
22
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3572.83.710 | К***0 | Насос ручной | |
| 1 | Г***0 | Рычаг | |
| 2 | Г***0 | Поршень | |
| 3 | Г***5 | Втулка | |
| 4 | Г***2 | Фланец сальника | |
| 5 | Г***4 | Втулка | |
| 6 | Г***1 | Шайба | |
| 7 | Г***2 | Винт 2М4х25 | |
| 8 | Г***3 | Кольцо | |
| 9 | Г***4 | Манжета | |
| 10 | Г***0 | Болт М12х45 | |
| 11 | Г***9 | Ниппель | |
| 12 | Г***1 | Прокладка | |
| 13 | Г***6 | Замок | |
| 14 | Г***5 | Упор | |
| 15 | Г***4 | Пружина | |
| 16 | Г***3 | Клапан | |
| 17 | Г***2 | Седло | |
| 18 | Г***1 | Корпус | |
| 19 | K***4 | Штуцер | |
| 20 | Г***1 | Корпус | |
| 21 | Г***2 | Пружина | |
| 22 | Г***1 | Корпус | |
| 23 | Г***9 | Шплинт 1,6x10 | |
| 24 | Г***2 | Серьга | |
| 25 | Г***8 | Валик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
