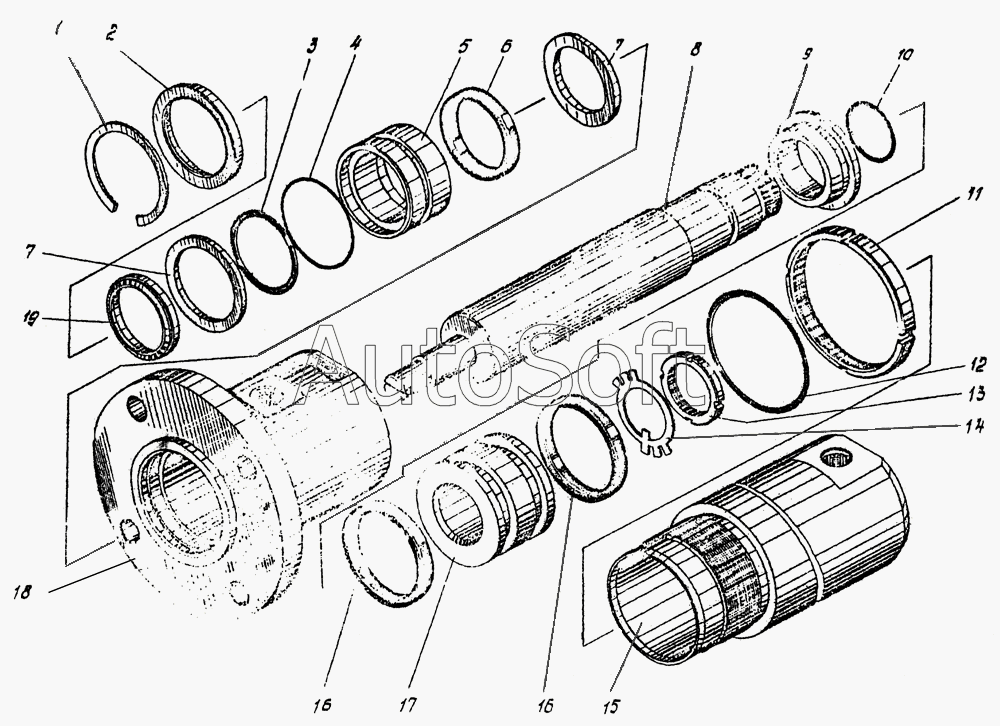

Каталог запасных частей к технике: Автокран КС-3576 (2002). Цилиндр КС-3572.34.100
КС-3572.34.100-1
KC-3572.34.100-1
8
18
7
7
2
9
17
5
11
19
15
13
10
4
12
3
1
6
16
16
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| KC-3572.34.100-1 | K***1 | Цилиндр | |
| КС-3572.34.100-1 | К***1 | Цилиндр | |
| 1 | Г***8 | Кольцо 16-60 | |
| 2 | К***6 | Втулка | |
| 3 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 4 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 5 | K***1 | Втулка | |
| 6 | Г***4 | Манжета 1-50x40-6 | |
| 7 | К***5 | Шайба | |
| 8 | K***1 | Шток | |
| 9 | K***7 | Демпфер | |
| 10 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 11 | К***1 | Гайка | |
| 12 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 13 | Г***3 | Гайка М30х1,5.46.016 | |
| 14 | Г***3 | Шайба 30.01.016 | |
| 15 | K***1 | Цилиндр | |
| 16 | Г***4 | Манжета 1-50x40-6 | |
| 17 | K***8 | Поршень | |
| 18 | K***1 | Крышка | |
| 19 | К***6 | Грязесъемник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
