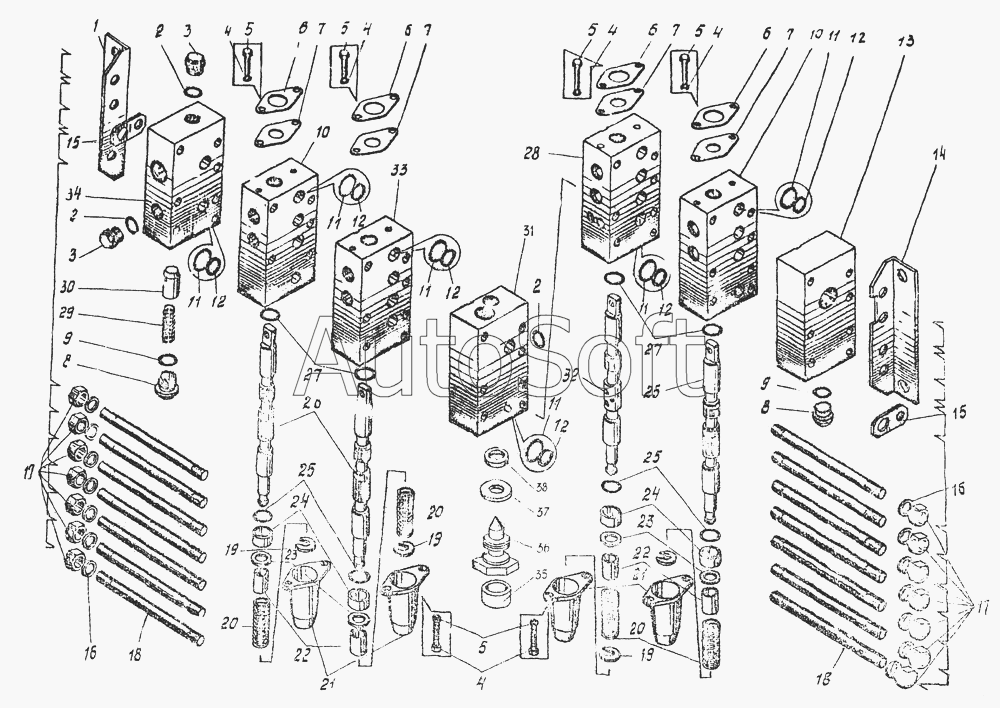

Каталог запасных частей к технике: Автокран КС-3576 (2002). Гидрораспределитель У063.00.000-3
У.063.00.000-3
13
14
1
18
18
15
15
12
12
12
12
12
12
8
8
34
30
29
3
3
28
32
21
21
6
6
6
6
24
24
22
22
23
23
20
20
20
7
7
7
7
19
19
19
33
29
26
26
10
10
31
35
36
37
17
17
16
16
2
2
2
38
11
11
11
11
11
11
9
9
5
5
5
5
5
4
4
4
4
4
25
25
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| У.063.00.000-3 | У***3 | Гидрораспределитель секционный | |
| 1 | У***1 | Кронштейн левый | |
| 2 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 3 | У***1 | Пробка | |
| 4 | Г***0 | Шайба 4.65Г | |
| 5 | Г***0 | Болт М12х45 | |
| 6 | У***5 | Крышка | |
| 7 | У***5 | Грязесъемник | |
| 8 | У***1 | Пробка | |
| 9 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 10 | У***1 | Корпус рабочей секции | |
| 11 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 12 | У***1 | Кольцо бандажное | |
| 13 | У***1 | Крышка сливная | |
| 14 | У***1 | Кронштейн правый | |
| 15 | У***1 | Ушко | |
| 16 | Г***0 | Шайба 4.65Г | |
| 17 | Г***0 | Гайка M12 | |
| 18 | У***1 | Шпилька | |
| 19 | У***6 | Шайба | |
| 20 | У***3 | Пружина | |
| 21 | У***4 | Крышка | |
| 22 | У***1 | Втулка | |
| 23 | У***1 | Шайба | |
| 24 | У***9 | Втулка | |
| 25 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 26 | У***5 | Золотник | |
| 27 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 28 | У***1 | Корпус рабочей секции | |
| 29 | У***4 | Пружина | |
| 29 | У***4 | Золотник | |
| 30 | У***3 | Клапан | |
| 31 | У***2 | Корпус промежуточной секции | |
| 32 | У***3 | Золотник | |
| 33 | У***1 | Корпус рабочей секции | |
| 34 | У***1 | Корпус напорной секции | |
| 35 | У***2 | Игла | |
| 36 | K***3 | Гайка | |
| 37 | К***4 | Шайба | |
| 38 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 |
