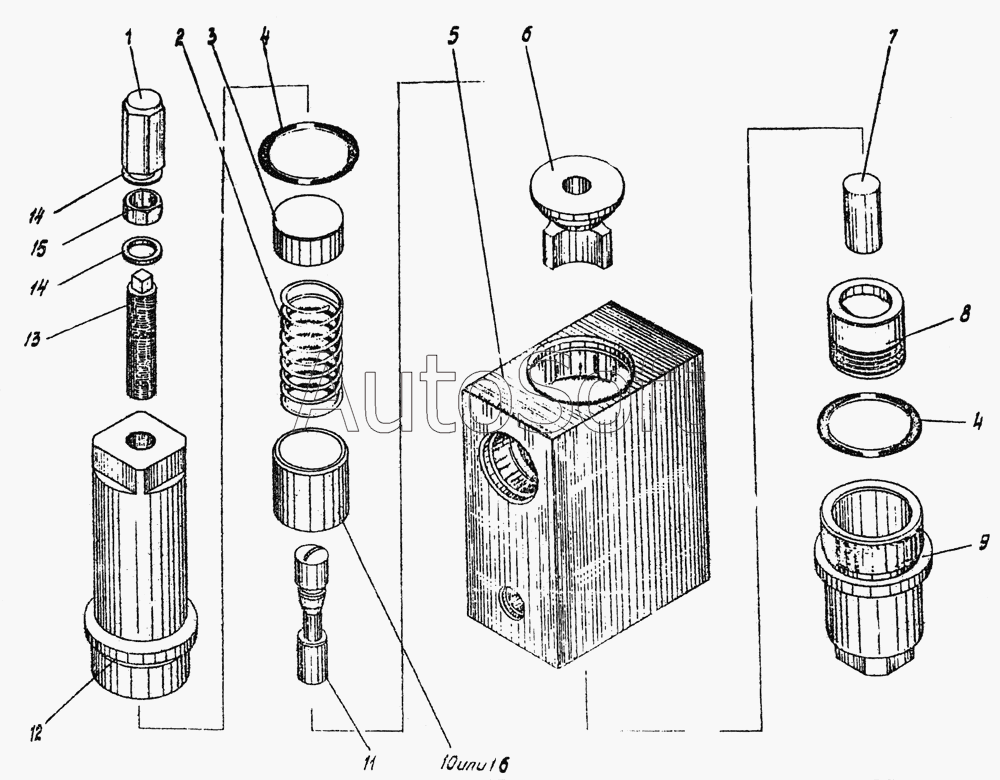

Каталог запасных частей к технике: Автокран КС-3576 (2002). Клапан обратный управляемый КС-3577.84.700, КС-3577.84.700-01
КС-3577.84.700
14
14
9
8
5
11
6
10
2
12
3
13
7
1
15
4
4
4
КС-3577.84.700-01
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3577.84.700 | К***0 | Клапан обратный управляемый | |
| КС-3577.84.700-01 | К***1 | Клапан обратный управляемый | |
| 1 | К***6 | Колпачок | |
| 2 | K***9 | Пружина | |
| 3 | K***2 | Шайба | |
| 4 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 4 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 5 | К***4 | Корпус | |
| 6 | K***1 | Клапан | |
| 7 | К***4 | Толкатель | |
| 8 | K***1 | Поршень | |
| 9 | К***1 | Штуцер | |
| 10 | K***7 | Поршень | |
| 11 | K***5 | Золотник | |
| 12 | K***1 | Стакан | |
| 13 | К***3 | Винт | |
| 14 | К***4 | Шайба | |
| 15 | K***7 | Гайка | |
| 16 | К***1 | Поршень |
