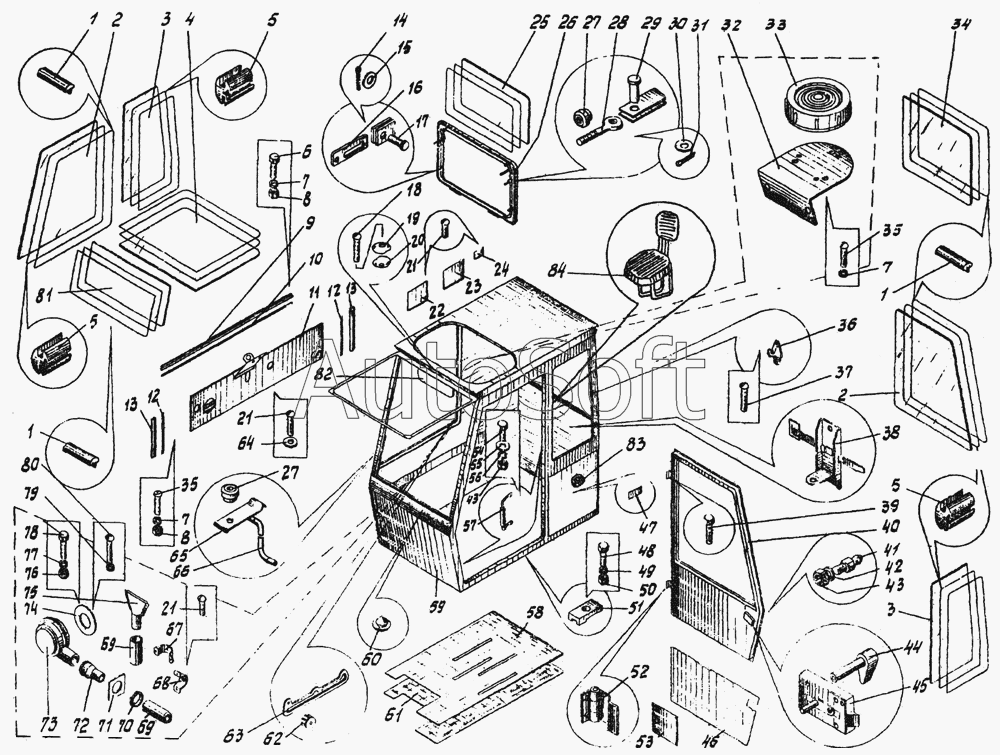

Каталог запасных частей к технике: Автокран КС-3576 (2002). Установка кабины КС-3576.52.000
48
21
21
21
37
18
80
6
35
35
28
78
39
54
50
70
20
19
5
5
5
1
1
1
73
81
4
25
16
7
7
7
59
84
82
83
31
14
49
56
42
77
41
79
55
30
15
64
17
29
8
8
76
43
43
27
27
12
12
58
61
60
53
23
22
47
38
57
10
26
44
45
52
40
33
62
75
11
69
69
24
46
34
3
3
3
2
2
2
36
65
66
63
КС-3576.52.000
72
74
67
68
69
71
32
51
9
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.52.000 | К***0 | Установка кабины | |
| 1 | С***9 | Вкладыш НТ-8 | |
| 2 | У***5 | Стекло | |
| 2 | У***5 | Стекло | |
| 3 | 7***6 | Стекло | |
| 3 | 7***6 | Стекло | |
| 4 | 7***8 | Стекло | |
| 5 | С***3 | Уплотнитель НТ-9 | |
| 6 | Г***0 | Винт B1 М4-8gх10 | |
| 7 | Г***0 | Шайба 4.65Г | |
| 8 | Г***0 | Гайка М6 | |
| 9 | К***4 | Уплотнение | |
| 10 | К***8 | Накладка | |
| 11 | K***0 | Панель | |
| 12 | K***6 | Накладка | |
| 13 | К***3 | Уплотнение | |
| 14 | Г***9 | Шплинт 1,6x10 | |
| 15 | Г***8 | Шайба 4 | |
| 16 | У***2 | Планка | |
| 17 | Г***1 | Ось 22-8х5x20 | |
| 18 | Г***2 | Винт 2М4х25 | |
| 19 | С***1 | Скобочка правая 08.016 | |
| 20 | С***1 | Скобочка левая 08.016 | |
| 21 | Г***0 | Винт М4х16 | |
| 22 | К***3 | Табличка | |
| 23 | К***4 | Табличка | |
| 24 | K***4 | Табличка | |
| 25 | 7***4 | Стекло | |
| 26 | У***0 | Люк | |
| 27 | У***0 | Гайка | |
| 28 | Г***9 | Болт 7002-0558 | |
| 29 | Г***1 | Ось 22-8х5x20 | |
| 30 | Г***8 | Шайба 8 | |
| 31 | Г***9 | Шплинт 1,6x10 | |
| 32 | К***1 | Основание | |
| 33 | У***1 | Креномер | |
| 34 | 7***3 | Стекло | |
| 35 | Г***0 | Винт B1 М4-8gх10 | |
| 36 | 7***1 | Крючок | |
| 37 | Г***3 | Винт М4х16 | |
| 38 | У***0 | Кронштейн | |
| 39 | Г***0 | Болт М12х45 | |
| 40 | У***0 | Дверь | |
| 41 | 7***7 | Фиксатор | |
| 42 | Г***0 | Шайба 4.65Г | |
| 43 | Г***0 | Гайка M12 | |
| 44 | У***1 | Ключ | |
| 45 | У***0 | Замок | |
| 46 | У***1 | Облицовка | |
| 47 | К***2 | Табличка | |
| 48 | Г***0 | Болт М12х45 | |
| 49 | Г***0 | Шайба 4.65Г | |
| 50 | Г***0 | Гайка M12 | |
| 51 | К***7 | Прижим | |
| 52 | У***0 | Петля | |
| 53 | К***5 | Табличка | |
| 54 | Г***0 | Болт М12х45 | |
| 55 | Г***8 | Шайба 4 | |
| 56 | Г***0 | Шайба 4.65Г | |
| 57 | У***0 | Поручень | |
| 58 | K***1 | Коврик | |
| 59 | K***0 | Кабина | |
| 60 | K***1 | Заглушка | |
| 61 | К***6 | Коврик | |
| 62 | К***0 | Гайка | |
| 63 | К***5 | Направляющая | |
| 64 | Г***8 | Шайба 4 | |
| 65 | У***2 | Скоба | |
| 66 | У***1 | Ось | |
| 67 | К***7 | Скоба | |
| 68 | К***6 | Скоба | |
| 69 | K***0 | Кабина | |
| 69 | К***4 | Рукав | |
| 70 | С***4 | Втулка изолирующая | |
| 71 | К***2 | Уплотнение | |
| 72 | К***9 | Патрубок | |
| 73 | 5***0 | Вентилятор | |
| 74 | К***8 | Фланец | |
| 75 | K***1 | Насадка | |
| 76 | Г***0 | Гайка М6 | |
| 77 | Г***0 | Шайба 4.65Г | |
| 78 | Г***0 | Болт М12х45 | |
| 79 | Г***0 | Шайба 4.65Г | |
| 80 | Г***0 | Винт B1 М4-8gх10 | |
| 81 | 7***3 | Стекло | |
| 82 | К***1 | Козырек | |
| 83 | У***3 | Зажим | |
| 84 | У***0 | Сиденье унифицированное для строительных и дорожных машин |
