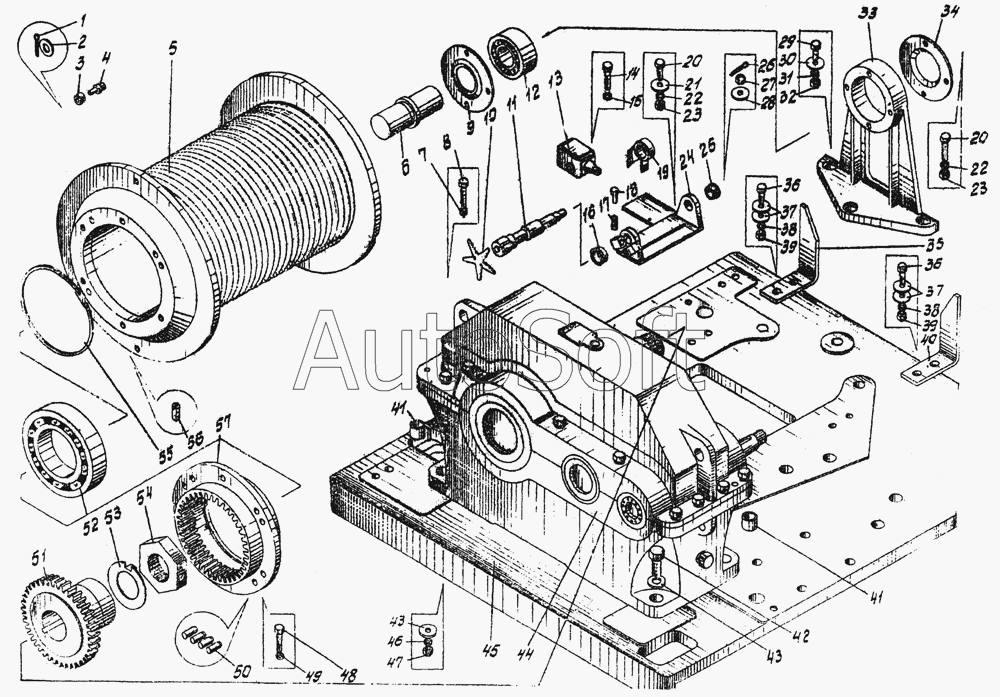

Каталог запасных частей к технике: Автокран КС-3576 (2002). Лебедка КС-3576.26.000
КС-3576.26.000
24
19
45
35
40
41
41
30
33
34
9
51
54
53
6
57
21
11
4
3
18
16
25
17
10
5
13
44
8
20
20
36
36
48
29
42
56
14
23
23
27
39
39
32
47
2
28
37
37
43
43
15
7
22
22
38
38
31
46
1
49
55
50
26
12
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.26.000 | К***0 | Лебедка | |
| 1 | Г***9 | Шплинт 1,6x10 | |
| 2 | Г***8 | Шайба 4 | |
| 3 | К***3 | Ролик | |
| 4 | К***2 | Палец | |
| 5 | K***5 | Барабан | |
| 6 | К***3 | Ось | |
| 7 | Г***0 | Шайба 4.65Г | |
| 8 | Г***0 | Болт М12х45 | |
| 9 | К***1 | Крышка | |
| 10 | К***9 | Звездочка | |
| 11 | К***1 | Винт | |
| 12 | Г***5 | Подшипник 3610 | |
| 13 | В***2 | Выключатель конечный | |
| 14 | Г***0 | Винт B1 М4-8gх10 | |
| 15 | Г***0 | Шайба 4.65Г | |
| 16 | К***5 | Втулка | |
| 17 | К***7 | Пружина | |
| 18 | К***4 | Собачка | |
| 19 | K***0 | Гайка в сборе | |
| 20 | Г***0 | Болт М12х45 | |
| 21 | К***1 | Шайба | |
| 22 | Г***0 | Шайба 4.65Г | |
| 23 | Г***0 | Гайка M12 | |
| 24 | К***0 | Основание | |
| 25 | K***6 | Втулка | |
| 26 | Г***9 | Шплинт 1,6x10 | |
| 27 | Г***3 | ГайкаМ10.5.019 | |
| 28 | Г***8 | Шайба 4 | |
| 29 | Г***0 | Болт М12х45 | |
| 30 | K***1 | Шайба | |
| 31 | Г***0 | Шайба 4.65Г | |
| 32 | Г***0 | Гайка M12 | |
| 33 | К***2 | Кронштейн | |
| 34 | K***6 | Крышка | |
| 35 | К***3 | Кронштейн | |
| 36 | Г***0 | Болт М12х45 | |
| 37 | Г***8 | Шайба 4 | |
| 38 | Г***0 | Шайба 4.65Г | |
| 39 | Г***0 | Гайка M12 | |
| 40 | К***3 | Кронштейн | |
| 41 | K***1 | Втулка | |
| 42 | Г***0 | Болт M24x110.46.019 | |
| 43 | Г***8 | Шайба 4 | |
| 44 | 1***1 | Редуктор | |
| 45 | K***1 | Плита | |
| 46 | Г***0 | Шайба 4.65Г | |
| 47 | Г***0 | Гайка M12 | |
| 48 | Г***0 | Болт М12х45 | |
| 49 | Г***0 | Шайба 4.65Г | |
| 50 | Г***0 | Штифт 10м6х16 | |
| 51 | К***3 | Полумуфта зубчатая | |
| 52 | Г***5 | Подшипник 1224Л | |
| 53 | К***9 | Шайба | |
| 54 | К***8 | Гайка | |
| 55 | Г***0 | Кольцо 1B215 | |
| 56 | Г***5 | Винт М4х8.46.016 | |
| 57 | K***3 | Полумуфта зубчатая |
