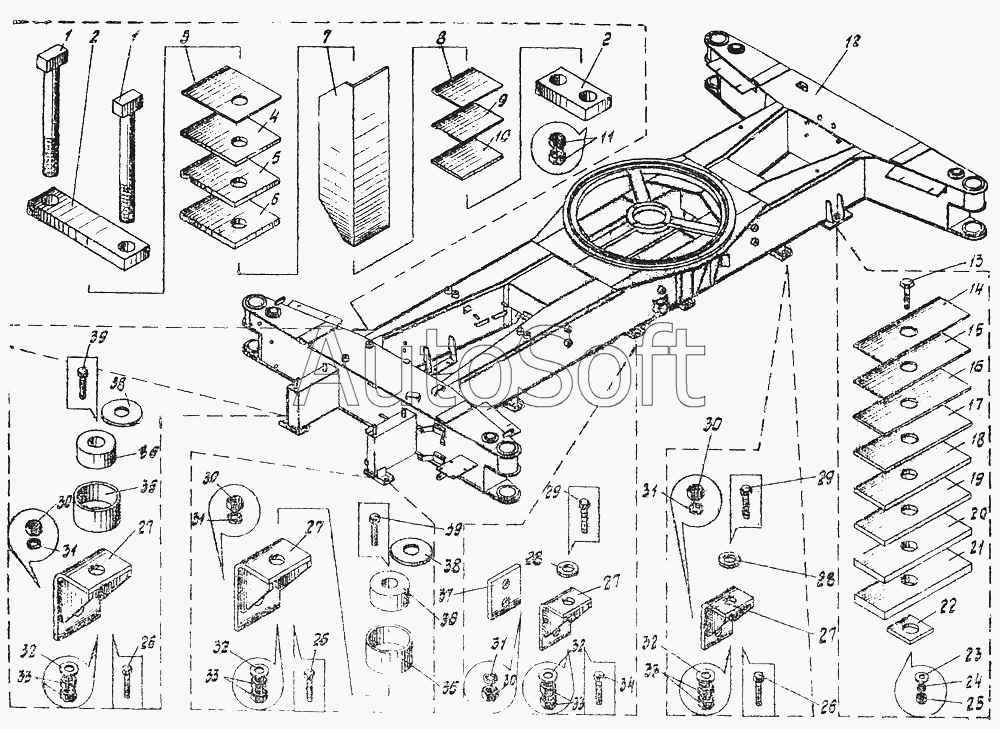

Каталог запасных частей к технике: Автокран КС-3576 (2002). Установка рамы КС-3576.30.000
КС-3576.30.000
27
27
27
27
35
35
12
28
28
1
1
14
15
16
17
18
19
20
21
37
3
4
5
6
13
22
38
38
36
36
8
9
10
7
2
2
39
39
26
26
26
34
29
29
30
30
30
30
33
33
33
33
11
25
31
31
31
31
24
32
32
32
32
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.30.000 | К***0 | Установка рамы | |
| 1 | К***6 | Болт | |
| 2 | К***3 | Планка | |
| 3 | К***6 | Прокладка | |
| 4 | К***1 | Прокладка | |
| 5 | К***2 | Прокладка | |
| 6 | К***3 | Прокладка | |
| 7 | К***1 | Уголок | |
| 8 | К***5 | Прокладка | |
| 9 | К***6 | Прокладка | |
| 10 | К***0 | Прокладка | |
| 11 | Г***0 | Гайка M12 | |
| 12 | К***0 | Рама | |
| 13 | К***8 | Болт | |
| 14 | K***4 | Проставка | |
| 15 | K***1 | Проставка | |
| 16 | K***2 | Проставка | |
| 17 | K***3 | Проставка | |
| 18 | K***4 | Проставка | |
| 19 | K***5 | Проставка | |
| 20 | K***6 | Проставка | |
| 21 | K***7 | Проставка | |
| 22 | K***9 | Шайба | |
| 23 | Г***8 | Шайба 4 | |
| 24 | Г***0 | Шайба 4.65Г | |
| 25 | Г***0 | Гайка M12 | |
| 26 | Г***0 | Болт М12х45 | |
| 27 | К***0 | Кронштейн | |
| 28 | К***1 | Шайба | |
| 29 | Г***0 | Болт М12х45 | |
| 30 | Г***0 | Гайка M12 | |
| 31 | Г***0 | Шайба 4.65Г | |
| 32 | Г***8 | Шайба 4 | |
| 33 | Г***0 | Гайка M12 | |
| 34 | Г***0 | Болт М12х45 | |
| 35 | К***0 | Стакан | |
| 36 | К***5 | Подушка | |
| 37 | К***5 | Прокладка | |
| 38 | К***1 | Шайба | |
| 39 | K***2 | Болт |
