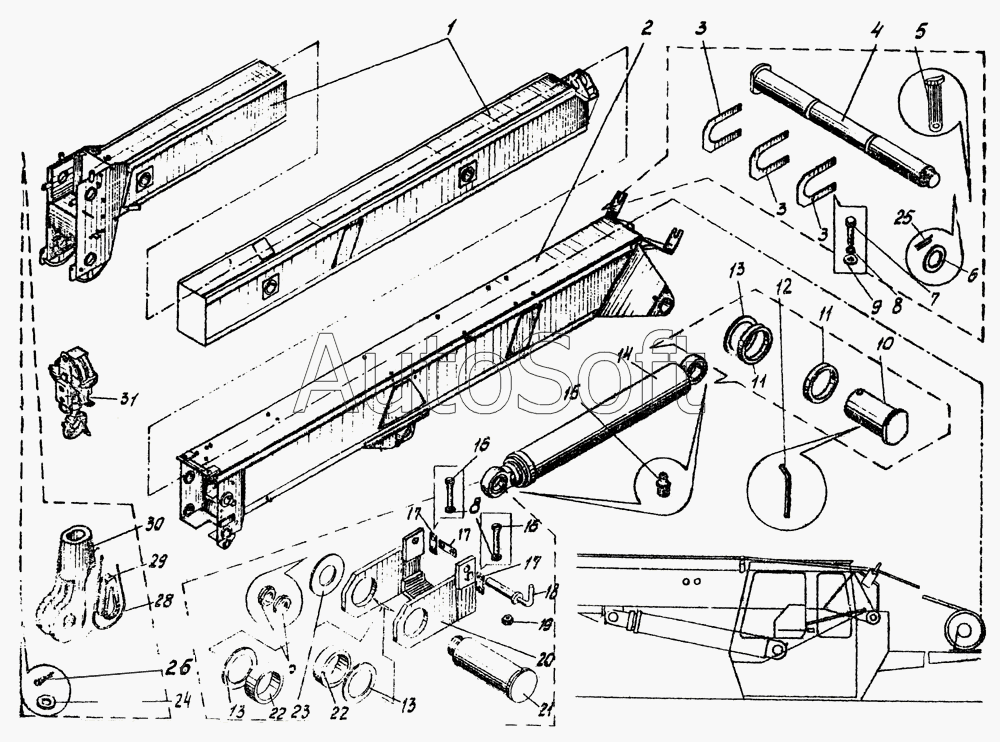

Каталог запасных частей к технике: Автокран КС-3576 (2002). Установка выдвижной стрелы КС-3576-1.61.000
22
22
28
14
15
26
24
9
8
25
19
16
16
7
5
17
17
17
13
13
13
23
КС-3576-1.61.000
11
11
10
21
12
6
29
30
4
20
3
3
3
18
31
1
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576-1.61.000 | К***0 | Установка выдвижной стрелы | |
| 1 | K***0 | Секция стрелы | |
| 2 | K***0 | Основание стрелы | |
| 3 | K***1 | Проставка | |
| 4 | К***1 | Ось | |
| 5 | К***4 | Стопор | |
| 6 | К***1 | Шайба | |
| 7 | Г***0 | Болт M8х16.46.019 | |
| 8 | Г***0 | Шайба 4.65Г | |
| 9 | Г***8 | Шайба 4 | |
| 10 | К***3 | Ось | |
| 11 | K***8 | Втулка | |
| 12 | K***1 | Стопор | |
| 13 | К***9 | Шайба | |
| 14 | Т***7 | Гидроцилиндр Ц51.000 | |
| 15 | Г***4 | Масленка 1.2.Ц6Хр | |
| 16 | Г***0 | Болт М12х45 | |
| 17 | К***4 | Планка | |
| 18 | К***0 | Фиксатор | |
| 19 | Г***0 | Гайка M12 | |
| 20 | К***0 | Упор | |
| 21 | К***2 | Ось | |
| 22 | К***1 | Втулка | |
| 23 | К***8 | Шайба | |
| 24 | Г***8 | Шайба 4 | |
| 25 | Г***9 | Шплинт 1,6x10 | |
| 26 | Г***9 | Шплинт 1,6x10 | |
| 27 | К***6 | Ось | |
| 28 | Г***0 | Канат 16.5-Г-1-Н--1764 (180) | |
| 29 | К***3 | Клин | |
| 30 | К***2 | Обойма | |
| 31 | К***1 | Подвеска крюковая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
